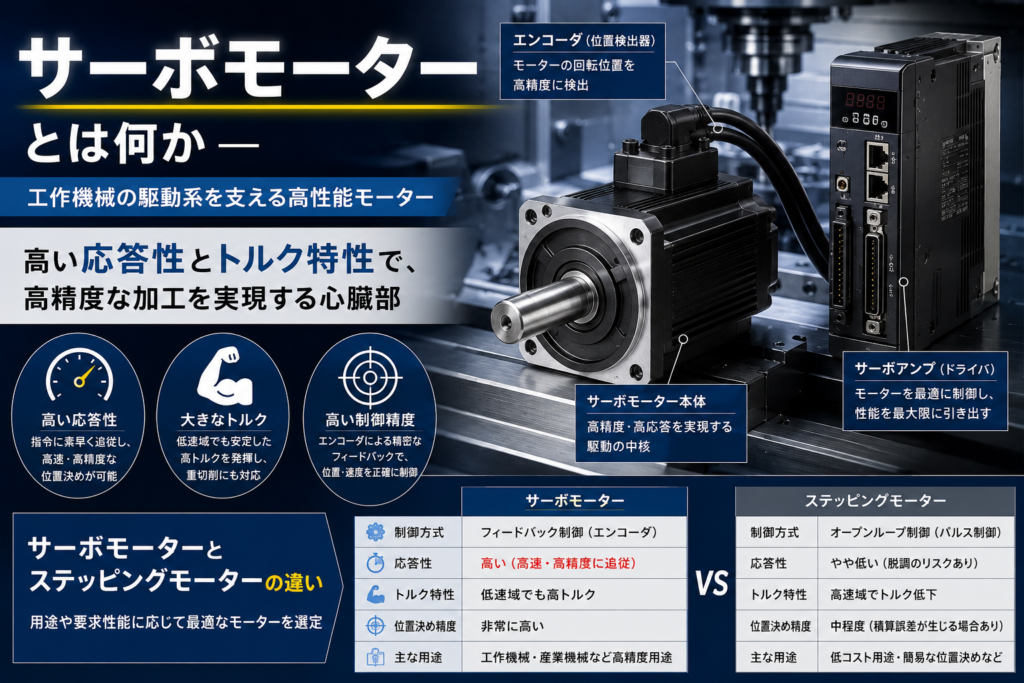

NC工作機械の送り軸や主軸を動かしているのが「サーボモーター」です。工具やテーブルをミクロン単位で正確に位置決めできるのは、このサーボモーターの働きによるものです。中古工作機械を選ぶ際、主軸性能やATCの仕様には目が行きやすい一方で、駆動系であるサーボモーターの状態は見落とされがちです。しかし、加工精度や生産性を大きく左右する重要な部品でもあります。この記事では、サーボモーターの仕組みから、ステッピングモーターとの違い、応答性・トルク特性、中古機購入時の確認ポイントまでを解説します。
サーボモーターとは何か
サーボモーターとは、指令された位置・速度・トルクに対して、実際の動作結果を常に監視しながら精密に制御するモーターのことです。「サーボ(servo)」は「追従する」という意味を持ち、目標値に追従するように動作することからこの名前が付いています。
NC工作機械では、X軸・Y軸・Z軸といった送り軸や、主軸の回転を制御するためにサーボモーターが使われています。プログラムで指定した位置に、指定した速度で正確に到達させる必要があるため、単に回転するだけのモーターとは異なり、常に自分の状態を把握しながら動く仕組みが求められます。
サーボモーターの仕組み
フィードバック制御とは
サーボモーターの最大の特徴は「フィードバック制御」を行っている点です。モーターに指令を送るだけでなく、実際にモーターがどれだけ回転したか、どの位置にあるかを常に検出し、その情報を制御装置に送り返します。制御装置は、指令値と実際の値のズレ(偏差)を計算し、そのズレを打ち消すようにモーターへの出力を調整します。この一連のループを高速で繰り返すことで、指令通りの正確な動作を実現しています。
エンコーダの役割
フィードバック制御に欠かせないのが「エンコーダ」という検出器です。エンコーダはモーターの回転軸に取り付けられ、回転角度や回転速度を検出する役割を持ちます。検出した情報は電気信号として制御装置に送られ、位置や速度のズレを補正するために使われます。エンコーダの分解能(どれだけ細かく回転角度を検出できるか)が高いほど、より精密な位置決めが可能になります。
ステッピングモーターとの違い
制御方式の違い
ステッピングモーターは、入力されたパルス信号の数に応じて、一定の角度ずつ回転するモーターです。基本的にはフィードバックを行わず、指令通りにパルスを送れば、その通りに回転するという前提で動作します(オープンループ制御)。一方サーボモーターは、エンコーダからのフィードバックを常に受け取りながら動作するクローズドループ制御です。この制御方式の違いが、両者の性能差の根本的な原因になっています。
精度・応答性の違い
ステッピングモーターは、負荷が大きくなったり、急激な加減速が必要になったりすると、指令したパルス数通りに回転できず「脱調」と呼ばれる現象が起きることがあります。脱調が起きると、実際の位置と指令位置にズレが生じてしまいますが、オープンループ制御ではそのズレを検知できません。サーボモーターは、常にフィードバックを行っているため、負荷変動があってもズレを検知し、補正しながら動作できます。そのため、高速・高精度な位置決めが求められる工作機械の主要な送り軸には、サーボモーターが広く採用されています。
適した用途の違い
ステッピングモーターは、構造がシンプルで安価という利点があり、比較的負荷が軽く、高速性がそれほど求められない用途(小型の周辺機器や、簡易的な位置決め装置など)に向いています。サーボモーターは、コストは高くなるものの、高速・高精度・高負荷に対応できるため、工作機械の送り軸や主軸など、加工精度に直結する部分に採用されます。
サーボモーターの応答性
応答性とは、指令が変化してから、モーターが実際にその変化に追従するまでの速さを表す性能です。応答性が高いサーボモーターほど、加減速時の遅れが少なく、加工プログラムの指令に忠実に追従できます。特に、輪郭形状を加工する際には、複数の軸が同時に、かつ正確なタイミングで動く必要があるため、応答性の良し悪しが、加工精度や仕上げ面の品質に大きく影響します。
応答性は、モーター自体の設計だけでなく、制御装置(NC装置)側のゲイン調整によっても変わります。ゲインを高く設定すると応答性は上がりますが、設定によっては振動やオーバーシュート(行き過ぎ)が発生しやすくなるため、機械の特性に合わせた適切な調整が必要です。
サーボモーターのトルク特性
トルクとは、モーターが発生させる回転力のことです。サーボモーターのトルク特性を理解するうえで重要なのが「定格トルク」と「最大トルク」という2つの指標です。定格トルクは、モーターが連続して発生させ続けられるトルクを指し、最大トルクは、短時間であれば発生できる瞬間的な最大値を指します。
加減速時には、通常の加工時よりも大きなトルクが必要になります。最大トルクに余裕のあるサーボモーターであれば、急な加減速にも対応しやすく、生産性の向上につながります。逆に、トルクに余裕のないモーターを高負荷な加工に使い続けると、モーターや駆動系に負担がかかり、故障や寿命低下の原因になることがあります。
トルク特性の面でも、サーボモーターとステッピングモーターには大きな違いがあります。サーボモーターは、低速域でも安定した高トルクを発揮できるため、重切削のようにゆっくりとした速度で大きな負荷がかかる加工にも対応しやすい特性を持っています。一方ステッピングモーターは、回転速度が上がるにつれてトルクが低下していく傾向があり、高速域での高負荷な用途には不向きです。この速度とトルクの関係も、工作機械の主要な駆動系にサーボモーターが選ばれる理由のひとつです。
サーボモーターの種類
ACサーボモーター
現在の工作機械で主流となっているのが、交流(AC)で駆動するACサーボモーターです。メンテナンスの手間が少なく、高出力・高効率という特徴があります。永久磁石を用いた同期式のものが広く使われています。
DCサーボモーター
直流(DC)で駆動するDCサーボモーターは、古い世代の工作機械で使われていることがあります。構造上、ブラシと呼ばれる部品が摩耗するため、定期的な交換が必要になる点がACサーボモーターとの大きな違いです。中古機でDCサーボモーターを搭載した機種を検討する場合は、ブラシの消耗状態も確認しておくとよいでしょう。
工作機械におけるサーボモーターの役割
送り軸の制御
X・Y・Z軸など、工具やテーブルを移動させる送り軸には、ボールねじを介してサーボモーターが接続されていることが一般的です。サーボモーターの回転運動が、ボールねじによって直線運動に変換され、工具やテーブルが精密に移動します。送り軸のサーボモーターの性能は、加工精度や加工時間に直結する重要な要素です。
主軸の制御
主軸の回転にもサーボモーターが使われることがあります。主軸用のサーボモーターは、送り軸用と比べて高回転・高出力が求められる傾向にあり、ビルトインモーター方式など、主軸に直接組み込まれた構造が採用されることも多くあります。
サーボアンプとの関係
サーボモーターは単体で動作しているわけではなく、「サーボアンプ(サーボドライバ)」と呼ばれる制御装置とセットで動作しています。NC装置から送られた指令は、サーボアンプによって適切な電流・電圧に変換され、モーターに供給されます。また、エンコーダからのフィードバック信号を受け取り、位置や速度のズレを計算して補正するのも、サーボアンプの重要な役割です。
サーボモーター自体に不具合がなくても、サーボアンプ側に故障や設定不良があると、正常に動作しないことがあります。中古機で動作に違和感がある場合、モーター本体だけでなく、サーボアンプの状態もあわせて確認する必要があります。サーボアンプには、モーターごとに適合機種が決まっていることが多いため、片方だけを交換する場合は互換性の確認も欠かせません。
サーボモーターの選定基準(用途別の考え方)
サーボモーターを選ぶ際は、単純に出力(kW)の大小だけで判断するのではなく、実際にどのような加工を行うかを踏まえて検討することが大切です。小型・軽量な部品を高速で位置決めする用途では、応答性を重視したモーター選定が向いています。一方、重量のあるワークや工具を扱う場合は、トルクに余裕のあるモーターでなければ、加減速時に指令へ追従できず、加工精度が低下する可能性があります。
中古工作機械を検討する際も同様で、カタログスペック上の出力だけでなく、自社で扱う加工内容(ワークの重量、要求される加工速度、精度)に対して、送り軸・主軸のサーボモーターが十分な性能を持っているかを確認することをおすすめします。オーバースペックな機械は導入コストがかさみ、逆にスペック不足の機械は生産性のボトルネックになってしまいます。
サーボモーター周りの安全対策
サーボモーターは高トルク・高速で動作するため、稼働中の送り軸や主軸に不用意に近づくことは大変危険です。多くの工作機械では、可動範囲に安全カバーが設けられており、カバーが閉じていない状態では自動運転を開始できないよう、インターロック(安全装置)が組み込まれています。中古機を導入する際は、この安全装置が正常に機能しているかを必ず確認しましょう。
また、非常停止ボタンを押した際に、サーボモーターが指令通りに素早く減速・停止するかどうかも、安全上重要な確認ポイントです。停止動作に異常な遅れがある場合は、サーボアンプの設定や、ブレーキ機構に問題がある可能性があります。導入前に、非常停止の動作確認を行っておくと安心です。
中古工作機械購入時に確認したいサーボ関連のポイント
異音・異常振動の確認
送り軸や主軸を実際に動かしてみて、異音や異常な振動がないかを確認しましょう。サーボモーターやエンコーダに不具合があると、動作中に異音が発生したり、動きがぎこちなくなったりすることがあります。
アラーム履歴の確認
多くのNC装置には、過去に発生したアラームの履歴を確認できる機能があります。サーボ関連のアラーム(過負荷・過電流・エンコーダ異常など)が頻発していないか、可能であれば確認しておくと、モーターの状態を判断する材料になります。
位置決め精度の確認
可能であれば、実際に試し加工を行い、寸法精度や再現性を確認するのが最も確実な方法です。同じプログラムを繰り返し実行しても常に同じ位置に正確に到達できるかは、サーボモーターとエンコーダの状態を判断するうえで重要な指標になります。
ケーブル・コネクタ類の状態確認
サーボモーターとエンコーダをつなぐケーブルや、制御装置とのコネクタ部分は、経年劣化によって断線や接触不良が起こることがあります。外観上の傷や被覆の劣化がないか、目視でも確認しておくと安心です。
サーボモーターのメンテナンス
ACサーボモーターは、DCサーボモーターに比べてメンテナンスの手間が少ないとはいえ、軸受(ベアリング)の摩耗や、冷却ファンの動作不良など、経年劣化による不具合は発生します。異音や発熱が普段と異なると感じた場合は、早めに点検することが、大きな故障を防ぐことにつながります。
また、エンコーダのバックアップ電池(位置情報を保持するための電池)が切れると、原点位置の情報が失われ、原点復帰の作業からやり直す必要が生じる機種もあります。中古機を導入する際は、バックアップ電池の状態や交換時期についても、あわせて確認しておくとよいでしょう。
検出器の種類による違い
ロータリーエンコーダ方式
モーターの回転軸に直接取り付けられたロータリーエンコーダで、回転角度を検出する方式です。多くの工作機械で採用されている、標準的な検出方法です。構造がシンプルで、コストを抑えやすいという利点があります。
リニアスケール方式(フルクローズドループ制御)
より高精度な位置決めが求められる機械では、モーター軸の回転だけでなく、テーブルなど実際に動く部分の位置を直接検出する「リニアスケール」を併用することがあります。ボールねじの伝達誤差や熱膨張による影響も含めて補正できるため、ロータリーエンコーダのみの方式(セミクローズドループ制御)よりも、さらに高い位置決め精度を実現できます。精密加工用の機械を検討する際は、この検出方式の違いも確認しておくとよいでしょう。
よくある質問
Q. サーボモーターとステッピングモーター、どちらが優れていますか?
一概にどちらが優れているとは言えません。サーボモーターは高精度・高速・高負荷に対応できますが、コストが高くなります。ステッピングモーターは安価でシンプルですが、負荷や速度に制約があります。工作機械の主軸・送り軸のように高精度が求められる用途では、一般的にサーボモーターが選ばれます。
Q. サーボモーターが故障した場合、修理は可能ですか?
多くの場合、修理や交換は可能です。ただし、機種によっては専用部品の入手が難しいことがあり、時間や費用がかかる場合があります。中古機を購入する際は、サーボモーターの動作状態を事前によく確認しておくことをおすすめします。
Q. サーボモーターの応答性は、後から改善できますか?
NC装置側のゲイン調整によって、ある程度応答性を改善できる場合があります。ただし、モーターや駆動系の機械的な特性による限界もあるため、大幅な改善を求める場合は、上位機種への入れ替えを検討したほうが現実的なこともあります。
Q. 中古機のサーボモーターがACかDCか、どうすれば分かりますか?
銘板や仕様書に記載されていることが多いですが、記載がない場合は、モーターの型式からメーカーに問い合わせることで判別できます。不明な場合は、販売店に確認するのが確実です。
Q. サーボモーターのトルクが不足すると、どのような問題が起きますか?
加減速が遅くなったり、重切削時にモーターが指令に追従できず、加工精度が低下したりすることがあります。極端な場合は、アラームが発生してモーターが停止することもあります。加工内容に対して十分なトルクを持つモーターを選ぶことが重要です。
Q. サーボモーターとエンコーダは、別々に交換できますか?
機種によっては、エンコーダのみを交換できる場合もありますが、モーターと一体化した構造になっている機種も多く、その場合はモーターごと交換する必要があります。中古機を検討する際は、部品構成についても確認しておくと安心です。
Q. セミクローズドループとフルクローズドループ、どちらを選べばよいですか?
一般的な加工であれば、セミクローズドループ(ロータリーエンコーダのみ)で十分な精度が得られることが多いです。高精度な位置決めが求められる精密加工や、大型機でボールねじの誤差が無視できない場合は、フルクローズドループ(リニアスケール併用)の機種を検討する価値があります。用途に対して過剰な精度を求めると、コストが不必要に増えてしまう点にも注意が必要です。
Q. サーボモーターの寿命はどれくらいですか?
使用環境やメンテナンス状況によって大きく異なりますが、軸受(ベアリング)の摩耗や絶縁劣化が主な寿命要因です。定期的な点検と、異音・発熱の早期発見によって、寿命を延ばすことができます。中古機を導入する際は、稼働時間や使用環境(重切削中心か、精密加工中心かなど)についても、可能な範囲で確認しておくと安心です。
まとめ
サーボモーターは、フィードバック制御によって高精度な位置決めを実現する、工作機械の駆動系の中核部品です。ステッピングモーターと比べて、高速・高精度・高負荷に対応できる点が大きな特徴であり、応答性やトルク特性は、加工精度や生産性に直結します。
中古工作機械を購入する際は、送り軸・主軸の動作音や振動、アラーム履歴、位置決め精度などを確認し、サーボモーターの状態をしっかり見極めることが、導入後のトラブルを防ぐポイントになります。あわせて、サーボアンプとの組み合わせや、検出器の方式(セミクローズド/フルクローズド)についても把握しておくと、自社の加工内容に合った機械かどうかをより正確に判断できます。
機械販売センターでは、さまざまなサーボ仕様の工作機械を取り扱っています。サーボモーターの仕様について不明な点があれば、見積依頼の際にお気軽にお問い合わせください。
