旋盤でワーク(加工物)を固定する部品が「チャック」です。チャックの種類や状態は、加工精度や作業効率に直結します。中古旋盤を選ぶ際にも、チャックの形式や摩耗具合は重要なチェックポイントです。この記事では、旋盤用チャックの主な種類とその特徴、選び方、中古機購入時の確認ポイントまでを解説します。あわせて、買取現場でチャックだけが外されていた実例もご紹介します。
チャックとは何か
チャックは、旋盤の主軸に取り付けてワークを固定する装置です。爪(つめ・ジョー)と呼ばれる部品でワークの外周や内周を挟み込み、主軸の回転とともにワークを回転させます。チャックがしっかりワークを保持できないと、加工中にワークがずれたり外れたりします。これは加工不良や事故につながります。
チャックには複数の種類があります。用途や求める精度によって使い分けます。また、旋盤側の主軸とチャックの取り付け方式にも種類があり、この2つの知識をあわせて持っておくと、中古旋盤選びで失敗しにくくなります。まずは代表的なチャックの種類から見ていきましょう。

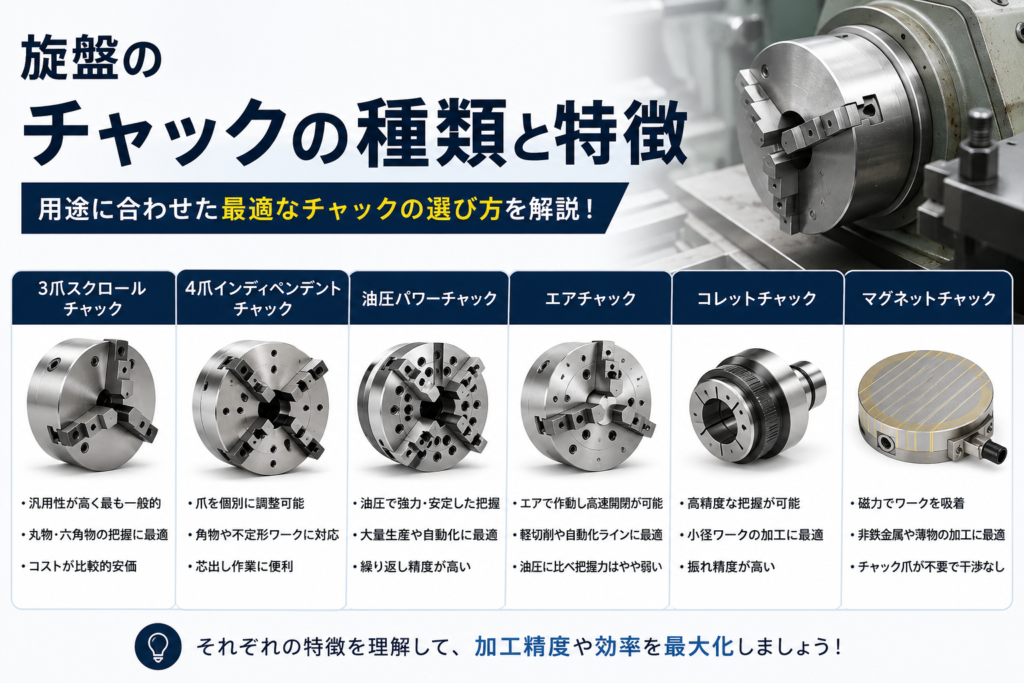

チャックの主な種類
3爪スクロールチャック
最も一般的なチャックです。3つの爪が同時に、同じ量だけ動きます。渦巻き状の溝(スクロール)を持つ円盤を回すことで、爪が連動して開閉する仕組みです。丸物・六角物など、中心対称の形状のワークを、すばやく安価に固定できます。汎用旋盤・NC旋盤を問わず、最も導入されているタイプです。
ただし3爪は構造上、多少の芯ずれが生じます。高精度が求められる仕上げ加工には、別のチャックを使うか、爪を再研削して精度を出す必要があります。また、薄肉のパイプなどを3爪で締めると、爪が当たる3点だけに力が集中し、ワークが楕円に変形してしまうことがあります。こうした薄肉ワークには、爪の数を6本に増やして締め付け力を分散させる「6爪チャック」が使われることもあります。
4爪インディペンデントチャック
4つの爪が、それぞれ独立して動くチャックです。「インディペンデントチャック」とも呼ばれます。爪を1本ずつ調整するため、芯出しに時間がかかります。その代わり、四角材や偏心加工、中心からずれた位置に穴があるワークなど、非対称な形状にも対応できます。
スクロールチャックでは対応しづらい特殊な形状のワークを固定する場合に活躍します。段取りに時間がかかる分、多品種少量生産よりも、同じ形状を繰り返し加工する場面で使われることが多いチャックです。
また、単動チャックはスクロールチャックに比べて締め付け力を強くかけられる傾向があります。大径・重量のあるワークを、しっかり固定したい場合にも選ばれます。芯出しには経験が必要ですが、ダイヤルゲージなどを使えば、初心者でも比較的正確に芯出しできます。
油圧パワーチャック
油圧の力でチャックの開閉を行うタイプです。レバー操作や手動の締め付けが不要になり、着脱作業が大幅に短縮されます。強力かつ安定した把握力が得られるため、大量生産や自動化ラインの定番装備です。締め付け力が一定に保たれるので、加工中のワークの緩みも起こりにくくなります。段取り替えの多い現場では、生産性を大きく左右する装備といえます。
エアチャック
空気圧でチャックの開閉を行うタイプです。油圧パワーチャックと同様に、手動の締め付けが不要になります。エアの供給だけで動くため装置がシンプルになり、高速で開閉できるのが特徴です。軽切削や、ロボットによる自動化ラインとの相性が良いチャックです。ただし把握力は、油圧パワーチャックに比べるとやや弱くなる傾向があります。重量物や強い切削抵抗がかかる加工には、油圧パワーチャックの方が向いています。
コレットチャック
筒状のコレット(締め付け治具)でワークを挟み込むタイプです。爪式のチャックに比べて、圧倒的に高い精度で芯出しできます。ただし対応できるワーク径の範囲が狭く、径ごとに専用のコレットが必要です。
主に小径の丸棒材を、精度良く大量に加工する場面で使われます。自動旋盤や、精密部品を量産するNC旋盤でよく採用されています。コレットには「5C」「5CT」など規格があり、対応するワーク径の範囲も規格ごとに決まっています。ワーク径が変わるたびにコレットを交換する必要があるため、多品種少量生産にはあまり向きません。同じ径のワークを繰り返し加工する量産用途に適したチャックです。
マグネットチャック
電磁力でワークを吸着固定するタイプです。爪で挟み込まないため、薄板状のワークや、爪で挟むと変形してしまうような部品に向いています。ただし磁性を持つ材質(鉄系)にしか使えません。アルミや真鍮などの非鉄金属には使用できない点に注意が必要です。旋盤よりも、フライス盤や研削盤で使われることの多いチャックです。
チャックと主軸の取り付け方式
チャック本体の種類とは別に、旋盤の主軸とチャックをどう固定するか、という「取り付け方式」も重要です。中古旋盤とチャックを別々に入手する場合、この規格が合っていないと取り付けられません。
カムロック方式
主軸側のカムロックピンを回転させて、チャック裏面のスタッドをロックする方式です。着脱がスピーディーで、日本の旋盤で広く採用されています。「A1」「A2」「A6」のように、サイズごとに規格が分かれています。数字が大きいほど、対応する主軸径も大きくなります。
ボルトオン方式
チャックをボルトで直接主軸フランジに締め付ける方式です。構造がシンプルで剛性も高い一方、着脱には手間がかかります。大型旋盤や、頻繁にチャックを交換しない用途で使われることが多い方式です。
スクリューオン方式
主軸のネジ部分に、チャックをねじ込んで固定する方式です。小型の旋盤や、古い機種に見られる方式です。締め込みが甘いと、加工中に緩んでしまうことがあるため注意が必要です。
中古旋盤を購入する際は、主軸の取り付け方式(カムロックのサイズなど)を必ず確認しましょう。方式が異なると、手持ちのチャックがそのまま使えないことがあります。取り付け方式が分からない場合は、主軸のサイズや型式から調べる方法もあります。同じメーカー・同じシリーズの機種であれば、取り付け規格が共通化されていることも多いです。
チャックのサイズ(呼び径)の考え方
チャックには「6インチ」「8インチ」のような呼び径があります。これはチャック本体の外径のおおよその目安です。呼び径が大きいほど、太い・重いワークを固定できます。一方で、あまり大きすぎるチャックは、小径のワークの加工には不向きな場合もあります。
主軸の許容回転数にも関係します。チャックが大きく重いほど、高速回転時の遠心力も大きくなるためです。加工するワークのサイズや、旋盤の主軸性能に合わせて、適切な呼び径のチャックを選ぶことが大切です。
爪(ジョー)の種類
チャック本体の種類とは別に、爪にも種類があります。ワークの形状や仕上がりに合わせて使い分けます。
生爪(なまづめ)
削り加工していない、無垢の状態の爪です。ワークの形状に合わせて、その都度爪自体を削り出して使います。ワークにぴったり合った形状に加工できるため、高精度な位置決めが可能です。
ただし爪を削る手間がかかります。段取り替えのたびに削り直す場合もあり、多品種少量生産では時間のロスになることもあります。
既製爪(ハードジョー・ソフトジョー)
あらかじめ焼き入れなどの処理をした既製品の爪です。「ハードジョー」と呼ばれます。耐摩耗性が高く、繰り返し使用に向いています。標準的な形状のワークを、汎用的に固定する場合に使われます。
一方「ソフトジョー」は、生爪と既製爪の中間のような存在です。比較的柔らかい材質で作られていて、必要に応じて削り直しができます。量産現場でよく使われるタイプです。
用途に応じたチャックの選び方
加工精度で選ぶ
高精度な仕上げ加工が必要な場合は、コレットチャックや、生爪を使ったスクロールチャックが向いています。逆に、荒加工や下準備の工程であれば、汎用性の高いスクロールチャック(既製爪)で十分なことが多いです。
ロット数・生産性で選ぶ
段取り替えの頻度が高い多品種少量生産では、着脱の速いパワーチャックが有利です。同じ形状を繰り返し量産する場合は、コレットチャックやソフトジョーとの組み合わせが効率的です。
ワークの形状で選ぶ
丸棒や六角材など、中心対称の形状であればスクロールチャックが基本です。偏心した穴あけや、四角材、不定形のワークには単動チャック(4爪)を検討しましょう。小径の丸棒を大量に加工するなら、コレットチャックが適しています。薄肉のパイプ材であれば、6爪チャックも選択肢に入ります。
実際の現場では、1台の旋盤に複数種類のチャックを用意しておき、加工内容に応じて付け替える運用も一般的です。主軸の取り付け規格さえ揃えておけば、チャックの交換自体はそれほど難しい作業ではありません。
中古機械購入時に確認したいチャックのポイント
中古旋盤を購入する際は、本体の状態だけでなく、チャックの状態も必ず確認しましょう。同じ機種でも、チャックの摩耗具合によって使い勝手が大きく変わります。
チャック本体が外されていないかの確認
意外に見落とされがちですが、「チャックそのものが本体に付いているか」も必ず確認すべきポイントです。当社が仕入れのために現場へ伺う際、実はチャックが取り外された状態の旋盤に出会うことが少なくありません。
