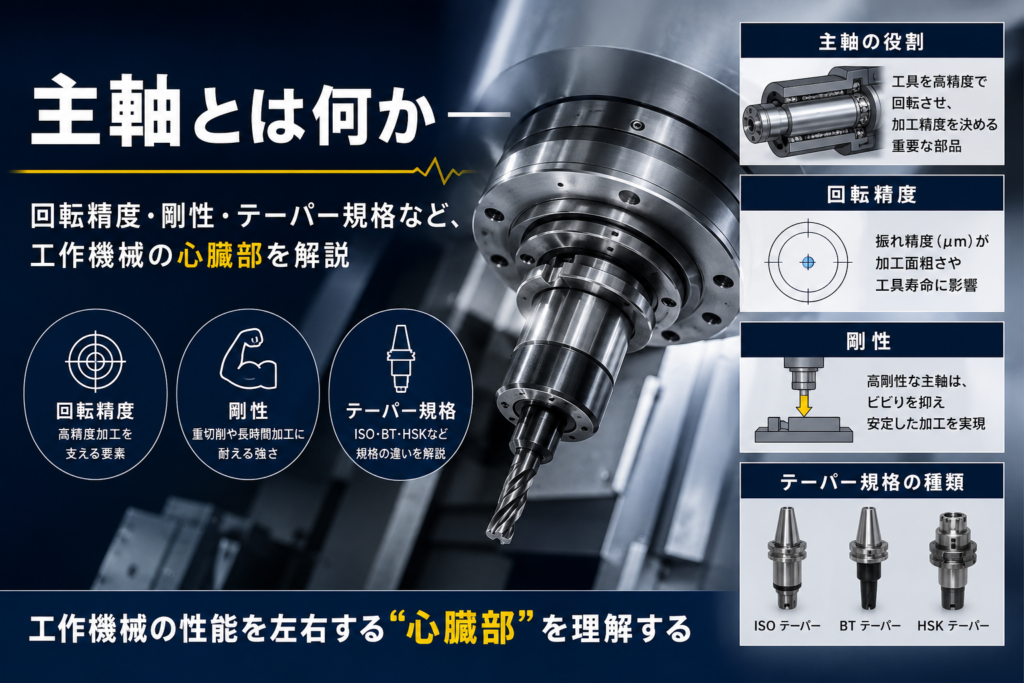

工作機械の性能を語るうえで欠かせないのが「主軸(スピンドル)」です。主軸は工具やワークを回転させる、いわば工作機械の心臓部にあたる部分で、その回転精度や剛性は、加工品質や生産性に直結します。中古工作機械を選ぶ際も、価格や年式だけに目を向けてしまうと、実際に使い始めてから「思ったような精度が出ない」といったギャップに悩まされることがあります。この記事では、主軸の役割や構成、回転精度・剛性・テーパー規格といった基礎知識から、中古機を選ぶ際に確認したいポイントまでを解説します。
主軸とは何か
主軸とは、工作機械の中で工具またはワークを回転させる軸のことです。マシニングセンタやフライス盤では主軸に工具を取り付けて回転させ、旋盤では主軸にワークを取り付けて回転させます。どちらの場合も、主軸は加工の起点となる非常に重要な部品です。
主軸の性能が低いと、いくら高性能なNC装置やサーボモーターを搭載していても、加工精度や仕上げ面の品質を十分に引き出すことができません。逆に言えば、主軸の状態を見れば、その工作機械全体の実力をある程度推し量ることができるとも言えます。
主軸の役割
主軸の主な役割は、大きく分けて2つあります。1つは、工具やワークを高精度に回転させること。もう1つは、加工時に発生する切削抵抗に耐える剛性を保つことです。この2つの役割をバランス良く果たすために、主軸には精密なベアリングや、剛性の高いハウジング構造が採用されています。
また、主軸は単に回転するだけでなく、工具やワークを正確な位置に保持し続ける必要があります。回転中にわずかでもブレが生じると、加工物の寸法精度や表面粗さに悪影響を及ぼします。そのため、主軸まわりの設計・製造には、工作機械メーカー各社のノウハウが凝縮されています。
主軸を構成する要素
ベアリング
主軸の回転を支えているのが、ベアリング(軸受)です。主軸用ベアリングには、高速回転や高精度回転に対応するため、アンギュラ玉軸受やころ軸受など、用途に応じたさまざまな種類が使われます。ベアリングの精度や予圧(あらかじめかけておく圧力)の管理は、主軸性能を左右する重要な要素です。
モーター・駆動方式
主軸を回転させる動力源には、主にビルトインモーター方式、ベルト駆動方式、ギア駆動方式などがあります。それぞれの方式には特徴があり、求める回転数域やトルク特性によって選択されます。詳しくは後述します。
テーパー部
マシニングセンタなどでは、主軸の先端に工具ホルダーを差し込むための「テーパー穴」が設けられています。このテーパー部の規格や精度も、工具の着脱精度や加工品質に直結する重要な要素です。
主軸の性能を左右する「回転精度」
ラジアル振れ・アキシアル振れ
主軸の回転精度を表す代表的な指標に「振れ」があります。主軸が回転する際、本来の回転軸に対して径方向にどれだけブレるかを示す「ラジアル振れ」、軸方向にどれだけブレるかを示す「アキシアル振れ」の2つが代表的です。これらの数値が小さいほど、高精度な加工が可能になります。
熱変位の影響
主軸は高速回転する際、ベアリング部などで摩擦熱が発生します。この熱によって主軸やハウジングがわずかに膨張し、加工精度に影響を与える「熱変位」という現象が起こります。近年の工作機械には、主軸内部に冷却機構(オイルクーラーなど)を組み込み、熱変位を抑える工夫が施されているものも多くあります。
主軸の性能を左右する「剛性」
剛性とは、外力が加わった際に変形しにくい性質のことです。切削加工では、工具とワークの間に大きな切削抵抗が発生します。主軸の剛性が不足していると、この抵抗によって主軸がわずかにたわみ、加工精度の低下やびびり振動(加工中の異常振動)の原因になります。
特に重切削を行う機械や、大径の工具を使用する機械では、主軸の剛性が生産性に直結します。剛性の高い主軸を採用した機械は、切込み量や送り速度を上げても安定した加工ができるため、加工時間の短縮にもつながります。
主軸のテーパー規格
ISOテーパー
ISO(国際標準化機構)によって規定された規格で、世界的に広く使われている基本規格です。各国のBT・CATなどの規格は、このISOテーパーをベースに、それぞれの国や工業会の仕様に合わせて展開されたものです。輸入機を含め、幅広い機械で見られる規格です。
BTテーパー
日本国内のマシニングセンタで広く普及している規格です。JIS規格に準拠しており、多くの国内メーカーの中古機に採用されています。工具ホルダーの入手性も良く、汎用性の高い規格です。
HSKテーパー
ドイツで開発された規格で、高速回転や高剛性が求められる用途に適しています。主軸テーパー部と工具ホルダーの接触面積が広く、高速回転時の安定性に優れているのが特徴です。近年の高速加工機で採用が増えています。
また、ISOテーパーやBTテーパーには「40番」「50番」といった番手(サイズ)の違いもあります。番手が大きいほど、テーパー部の径が太く、剛性の高い工具を保持できますが、その分、主軸自体も大型になります。小径工具中心の精密加工では40番前後、大径工具を使う重切削では50番以上が選ばれることが多く、番手選びも主軸性能を左右する要素のひとつです。
中古工作機械を選ぶ際は、手持ちの工具ホルダーとテーパー規格・番手が一致しているかを必ず確認しましょう。規格や番手が異なると、工具ホルダーを一式そろえ直す必要があり、想定外のコストが発生します。
主軸の種類(駆動方式による分類)
ビルトインモーター方式
主軸そのものにモーターを内蔵する方式です。ベルトやギアを介さず主軸を直接回転させるため、高速回転や静粛性に優れています。高速加工機や精密加工機で広く採用されています。
ベルト駆動方式
モーターの回転をベルトを介して主軸に伝える方式です。構造がシンプルでメンテナンスがしやすく、コストを抑えられるのが特徴です。汎用的なマシニングセンタやフライス盤で広く使われています。
ギア駆動方式
歯車を介して主軸を回転させる方式です。低速・高トルクの領域に強く、重切削向けの機械で採用されることがあります。構造上、ベルト駆動よりも高い伝達効率が得られる場合があります。
主軸回転数とトルクの関係
主軸の性能を表すもう一つの重要な指標が、回転数とトルクの関係です。一般的に、低速回転域では高いトルクを出せる一方、高速回転域ではトルクが低下する傾向があります。この特性は「定トルク域」「定出力域」という言葉で表されることがあります。
加工内容によって求められる回転数・トルクは異なります。小径工具での高速加工には高回転域での性能が、大径工具での重切削には低速域での高トルクが求められます。中古機を選ぶ際は、カタログ上の最高回転数だけでなく、実際に自社で行いたい加工に適したトルク特性を持つ機械かどうかも確認しておくとよいでしょう。
中古機械購入時に確認したい主軸のポイント
異音・振動の確認
主軸を実際に回転させてみて、異音や振動がないかを確認しましょう。ベアリングの摩耗が進んでいる場合、キーンという高い音や、ゴロゴロという低い音が発生することがあります。低速から高速まで、複数の回転数で確認するのが望ましいです。
テーパー穴の摩耗確認
主軸先端のテーパー穴は、工具ホルダーの着脱を繰り返すうちに摩耗することがあります。摩耗が進むと、工具の位置決め精度が低下し、加工不良の原因になります。テーパー穴に傷や打痕がないか、目視でも確認しておくとよいでしょう。
冷却機構の確認
主軸オイルクーラーなどの冷却機構が正常に機能しているかも、重要な確認ポイントです。冷却機構が故障していると、熱変位により加工精度が安定しない可能性があります。稼働時に冷却装置が作動しているか、音や表示灯で確認しましょう。
ベアリングの状態確認
主軸を手で軽く回してみて、引っかかりやガタつきがないかを確認することも有効です。ただし、ベアリングの内部状態は外観だけでは判断が難しいため、可能であれば実際に加工を行い、仕上げ面の状態から精度を確認するのが確実です。
主軸の冷却方式
オイルクーラー方式
主軸内部やハウジング周辺に冷却用のオイルを循環させ、熱を外部に逃がす方式です。多くのマシニングセンタで採用されている、代表的な冷却方式です。オイルクーラーが正常に機能していないと、主軸温度が上昇し、熱変位による精度低下を招きやすくなります。
チラー(冷却水循環装置)方式
冷却水を循環させることで主軸温度を管理する方式です。オイルクーラーに比べて冷却能力が高く、高速回転主軸や精密加工機で採用されることがあります。中古機でチラーが付属している場合は、配管の劣化や水漏れがないかもあわせて確認しておくとよいでしょう。
空冷方式
ファンなどを使って空気で冷却する、比較的シンプルな方式です。オイルクーラーやチラーに比べると冷却能力は限定的ですが、構造がシンプルでメンテナンスの手間が少ないという利点があります。回転数がそれほど高くない汎用機などで見られます。
主軸のメンテナンス
主軸は工作機械の中でも特に精密な部品であるため、日常的なメンテナンスが重要です。潤滑油やグリスの状態を定期的に確認し、メーカーが指定する周期で交換することが、主軸の寿命を延ばす基本となります。
また、主軸内部のベアリングが摩耗・損傷した場合、修理には専門的な技術と設備が必要になります。多くの場合、主軸ユニットを一度取り外して分解し、ベアリングを交換したうえで再度精度調整を行う「オーバーホール」という作業が必要です。中古機を導入する際は、主軸のオーバーホール歴があるかどうかも、状態を判断する材料の一つになります。
主軸周りの安全対策
主軸は高速で回転する部品であるため、稼働中の取り扱いには十分な注意が必要です。回転中の主軸や工具に手を近づけることは、重大な事故につながる恐れがあります。多くのマシニングセンタでは、主軸カバーが閉じていない状態では加工を開始できないよう、安全装置(インターロック)が組み込まれています。
中古機を導入する際は、この安全装置が正常に機能しているかを必ず確認しましょう。また、工具交換や段取り替えの際は、主軸が完全に停止していることを確認してから作業を行うことが基本です。操作するスタッフ全員に、主軸まわりの危険性と注意点を周知しておくことも大切です。
主軸メーカーによる傾向
主軸の基本構造は共通していますが、精度の作り込みや採用するベアリング、冷却機構の設計には、工作機械メーカーごとに独自のノウハウがあります。森精機(DMG森精機)、オークマ、牧野フライス製作所、ヤマザキマザックなど、国内の主要メーカーは、それぞれ長年の経験を積み重ねながら主軸技術を磨いてきました。
同じ「BT40テーパー」を採用した機械であっても、主軸の回転精度や熱変位の抑制性能には、メーカー・機種ごとに差があります。中古機を選ぶ際は、テーパー規格や回転数といったスペック表の数値だけでなく、そのメーカー・機種の評判や実績もあわせて調べておくと、より納得感のある選定ができます。
用途別の主軸選定の考え方
主軸の選定は、実際にどのような加工を行うかによって最適解が変わります。小径工具を使った精密加工や、金型のような複雑形状の高速加工を行う場合は、高回転・高精度なビルトインモーター方式の主軸が適しています。一方、大径工具を使った重切削や、鋳物・鋼材の粗加工が中心の現場では、低速域での高トルクを発揮できる主軸のほうが実用的です。
中古機械を検討する際は、自社で扱う材料の種類、工具径、求める加工精度を整理したうえで、主軸の回転数域・トルク特性・テーパー規格を確認することをおすすめします。カタログスペック上の最高回転数だけを基準に選んでしまうと、実際の加工では性能を持て余したり、逆に力不足になったりすることがあります。
主軸交換・オーバーホールにかかる費用の考え方
主軸のベアリング交換やオーバーホールには、部品代に加えて分解・組立・精度調整の技術料がかかります。機種や損傷の程度によって費用は大きく異なりますが、決して安価な作業ではありません。そのため、中古機を選定する段階で主軸の状態をしっかり見極めておくことが、結果的にコストを抑えることにつながります。
見積を依頼する際は、主軸のメンテナンス履歴や、これまでの稼働時間・使用環境(重切削中心か、精密加工中心かなど)についても、可能な範囲で確認しておくと安心です。使用環境が主軸の摩耗スピードに大きく影響するため、年式が浅くても酷使されていた機械と、年式が古くても大切に使われていた機械とでは、主軸の状態が大きく異なることがあります。
よくある質問
Q. 主軸の回転数は高いほど良いのですか?
一概には言えません。高回転主軸は小径工具での高速加工に向いていますが、大径工具を使った重切削には、低速域での高トルクが必要です。自社で行いたい加工内容に合わせて、適切な回転数・トルク特性の主軸を選ぶことが重要です。
Q. 主軸が故障した場合、修理は可能ですか?
多くの場合、修理(オーバーホール)は可能です。ただし、機種によっては専用部品の入手が難しく、時間や費用がかかることがあります。中古機を購入する際は、事前に主軸の状態をよく確認しておくことが重要です。
Q. 主軸のテーパー規格が分からない場合はどうすればよいですか?
銘板や仕様書に記載されていることが多いですが、記載がない場合はテーパー穴の形状から判別できることもあります。不明な場合は、販売店に問い合わせて確認するのが確実です。
Q. 中古機の主軸精度は、どうやって見極めればよいですか?
可能であれば、実際に試し加工を行い、仕上げ面の状態や寸法精度を確認するのが最も確実な方法です。難しい場合は、主軸を回転させた際の異音・振動の有無や、メンテナンス履歴を確認することも参考になります。
Q. ビルトインモーター方式とベルト駆動方式は、どちらが良いですか?
一概にどちらが優れているとは言えません。ビルトインモーター方式は高速回転や静粛性に優れますが、構造が複雑でメンテナンスコストが高くなる傾向があります。ベルト駆動方式は構造がシンプルでメンテナンスしやすい一方、高速回転域では性能に限界があります。用途や予算に応じて選ぶことが大切です。
Q. 主軸のオーバーホールには、どれくらいの期間がかかりますか?
機種や損傷の程度によって異なりますが、部品調達も含めると数週間から1か月以上かかることもあります。生産計画への影響を考慮し、余裕を持ったスケジュールで検討することをおすすめします。
Q. 主軸の冷却装置が故障している場合、どのような影響がありますか?
冷却装置が正常に機能しないと、主軸温度が上昇しやすくなり、熱変位による加工精度の低下や、ベアリングの劣化が早まる可能性があります。稼働中に主軸周辺が異常に熱くなっていないか、冷却装置が正しく作動しているかを確認することをおすすめします。
まとめ
主軸は、工作機械の加工精度・生産性を支える心臓部です。回転精度・剛性・テーパー規格といった基礎知識を押さえておくことで、中古工作機械を選ぶ際の判断材料が大きく広がります。
中古機を購入する際は、主軸の異音・振動、テーパー穴の摩耗、冷却機構の状態、メンテナンス履歴などを事前に確認しましょう。あわせて、テーパー規格が手持ちの工具ホルダーと一致するか、自社の加工内容に合った回転数・トルク特性を持っているかも確認しておくと安心です。これらを事前にひとつずつチェックしておくことで、導入後のトラブルを防ぎ、安心して機械を使い始めることができます。
機械販売センターでは、さまざまな主軸仕様のマシニングセンタ・旋盤を取り扱っています。主軸の仕様について不明な点があれば、見積依頼の際にお気軽にお問い合わせください。
