以前の記事で、FANUC・MAZATROL・OSPといったNC装置の種類の違いについて解説しました。これらのNC装置は、機械ごとに調整された「パラメータ」や「バックアップデータ」をもとに動作しており、これが失われてしまうと、機械が正常に動かなくなったり、最悪の場合は起動すらできなくなったりすることがあります。とくに中古工作機械では、長期間電源を入れていなかった機械でこうしたトラブルに出会うことが少なくありません。この記事では、NC装置のパラメータ・バックアップデータとは何か、消えてしまう原因から、実際に消失していた場合の対処法、中古機選定時の確認ポイントまでを解説します。普段は意識されにくい部分ですが、知らずに導入してしまうと思わぬ出費や生産の遅れにつながりかねない、見落とされがちなポイントです。あわせて、査定の現場でNC装置の電源を入れたらバッテリー切れでアラームが出てしまった、よくある実例もご紹介します。
NC装置のパラメータとは何か
パラメータとは、NC装置が機械を正しく制御するために必要な、機械ごとに固有の設定値のことです。送り軸の最高速度やストローク(可動範囲)の上限、バックラッシュ補正量、ピッチ誤差補正データ、主軸の最高回転数、原点位置の基準値など、数百から数千項目にわたる細かな数値がNC装置の内部メモリに保存されています。
これらのパラメータは、機械を据え付けた際にメーカーや据付業者が調整・設定したものであり、同じ機種であっても、個々の機械の状態や使用環境によって微妙に異なります。言わば、機械ごとに作られた「個別のカルテ」のような情報であり、他の機械のものをそのまま流用することはできません。パラメータが正しく設定されていなければ、送り軸の動作がガタついたり、加工精度が出なかったりと、機械本来の性能を発揮できません。見た目の状態がどれだけ良くても、このパラメータが崩れていては、まともな加工はできないということです。
バックアップデータとは何か
バックアップデータとは、パラメータに加えて、加工プログラム(Oxxxxなどの番号で管理される加工用のNCプログラム)、工具補正データ(工具の長さ・径の補正値)、マクロ変数、PLCラダー(機械のシーケンス制御プログラム)など、NC装置が保持しているさまざまな設定・データ一式を指します。多くの機種では、これらをメモリーカードやUSBメモリ、あるいはRS232C通信などを通じて外部に保存できるようになっています。
パラメータが機械の基本的な動作条件を定めるのに対し、バックアップデータはそれに加えて、実際の生産に使う加工プログラムや工具情報までを含む、より広い範囲のデータといえます。これらがすべて揃っていて初めて、機械を導入してすぐに生産ラインへ組み込める状態になります。
PLCラダーとは何か
バックアップデータの中でもとくに重要なもののひとつが「PLCラダー」です。PLCとは機械の電気的なシーケンス制御を担うコントローラーで、ラダーとはその制御内容を記述したプログラムを指します。扉が開いているときは主軸を回転させない、特定の条件が揃うまで自動運転を開始させない、といった、安全確保や機械固有の動作順序に関わる制御の多くが、このPLCラダーによって実現されています。
PLCラダーは、パラメータ以上にメーカーや機械メーカーごとの作り込みが強く、消失してしまうと機械メーカーに依頼して再度組み込んでもらう必要が生じることがほとんどです。汎用的なパラメータとは異なり、個々の機種・個体に合わせて独自に作成されていることが多いため、消失した場合の影響はパラメータ以上に大きくなりがちです。
なぜパラメータ・バックアップデータが消えるのか
バッテリー切れ(メモリ保持用電池)
もっとも多い原因が、NC装置内部のメモリを保持するためのリチウム電池の消耗です。NC装置の主電源を切っている間も、パラメータなどのデータを保持し続けるために、制御盤内には専用のバックアップ電池が組み込まれています。この電池が切れると、電源を入れていない間にデータが徐々に失われ、次に電源を入れたときにアラームとともにデータ消失が発覚する、というケースがよく起こります。
長期間の電源未投入
工場の廃業や移転などにより、長期間機械の電源を入れていなかった場合、その間にバックアップ電池が消耗し切ってしまうことがあります。電池の寿命は数年程度が目安とされていますが、機種や使用環境によって差があり、「動いていたときは問題なかったのに、久しぶりに電源を入れたらデータが消えていた」という状況は、中古工作機械では珍しくありません。
制御装置の基板故障
NC装置やメモリを管理する基板自体が故障した場合も、保存されていたデータが読み出せなくなったり、消失したりすることがあります。経年劣化や、落雷・瞬停などの電気的なトラブルが引き金になることもあります。
誤操作・初期化
作業者の誤操作によって、意図せずパラメータが書き換えられたり、初期化(パラメータクリア)が実行されてしまったりするケースもあります。普段立ち入らない設定画面を操作する際に、確認不足のまま項目を変更してしまうことなどが典型的な例です。NC装置の操作には一定の知識が必要なため、不慣れな担当者が操作する際は注意が必要です。
バックアップ媒体の変遷
バックアップに使われる媒体は、NC装置の世代によって異なります。古い世代のFANUC製NC装置では、専用のカセットテープや紙テープを使ってデータを読み書きする方式が使われていた時代もありました。その後、メモリーカード(コンパクトフラッシュなど)やRS232Cシリアル通信を使った方式が主流となり、近年の機種では、USBメモリやイーサネット経由でのデータ転送(DNC通信)に対応した機種も増えています。
中古工作機械を検討する際は、その機種が対応しているバックアップ方式を把握しておくことも大切です。古い世代の機種では、現在主流のUSBメモリがそのまま使えないことがあり、専用のアダプタや変換機器が必要になる場合があります。
パラメータが消えるとどうなるか
パラメータやバックアップデータが失われると、その影響は機種や消失範囲によって大小さまざまですが、症状はいずれもNC装置の画面やアラーム表示という形で現れます。代表的なものとしては、電源投入時に特定のアラームが表示されて先に進めない、原点復帰ができない、特定の軸が動かない、主軸が回転しない、といった症状が挙げられます。パラメータの破損範囲によっては、NC装置の画面自体が正常に立ち上がらず、機械がまったく動作しない状態に陥ることもあります。
また、一部のパラメータだけが失われたり書き換わったりした場合は、機械が一見動いているように見えても、送り軸のストローク上限が狂っていたり、加工精度が出なかったりすることがあり、原因の特定が難しくなるケースもあります。
経営面から見たパラメータ消失のリスク
パラメータやバックアップデータの消失は、単なる技術的なトラブルにとどまらず、経営面にも影響を及ぼします。復旧作業に時間がかかれば、その間は機械を稼働させられず、生産計画の遅延や納期への影響につながりかねません。とくに、代替機がない中で急な受注増に対応しようとして中古機を導入したようなケースでは、立ち上げの遅れがそのまま機会損失に直結します。
また、復旧費用そのものも、消失の範囲によっては決して小さくない金額になることがあります。中古工作機械を選定する段階で、こうしたリスクをあらかじめ織り込んでおくことは、価格の安さだけで判断しないための重要な視点のひとつです。
消失を防ぐための予防策
バッテリー交換
NC装置内部のバックアップ電池は、消耗品として定期的な交換が推奨されています。多くの機種では、電池の電圧が低下すると、NC装置の画面に電池交換を促す警告(バッテリーアラーム)が表示されるようになっているため、このアラームが出たら早めに交換することが、データ消失を防ぐ基本的な対策になります。
注意したいのは、このアラームは機械の電源が入っている状態でなければ表示されないという点です。長期間電源を入れずに機械を停止させる場合、アラームに気づく機会がないまま電池が切れてしまうことがあります。稼働を停止する機械であっても、可能であれば定期的に電源を入れて状態を確認する、あるいは停止前に電池を新品に交換しておくといった対応が、確実な予防につながります。
定期的なバックアップ取得

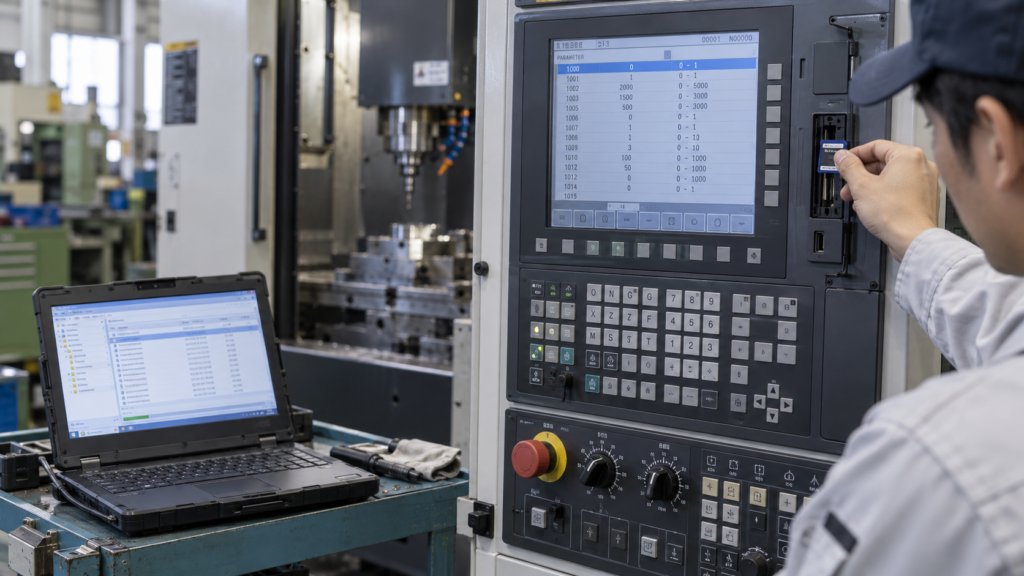

パラメータや加工プログラムは、メモリーカードやUSBメモリなどの外部媒体に、定期的にバックアップを取っておくことが推奨されています。万が一、内部メモリのデータが失われても、外部に保存されたバックアップがあれば、比較的短時間で復旧させることができます。
長期停止前のバックアップ
工場の移転や廃業など、機械を長期間停止させることがあらかじめ分かっている場合は、停止前にバックアップを取得しておくことを強くおすすめします。以前の記事で解説した試運転・慣らし運転の話とも関連しますが、再稼働の際にバックアップデータがあるかないかで、立ち上げにかかる手間は大きく変わります。
実際に消えてしまった場合の対処法
メーカー・販社への相談
パラメータが消失してしまった場合、まず検討すべきなのが、NC装置のメーカーや、機械を製造したメーカーの販売店・サービス拠点への相談です。FANUCなどの主要なNC装置メーカーでは、機種ごとの標準的なパラメータ(デフォルト値)を保有していることが多く、これをベースに、個別の調整項目(バックラッシュ補正やストローク設定など)を現地で再設定することで、復旧できる場合があります。
過去のバックアップデータの有無確認
もし過去にバックアップを取得していた記録があれば、それを読み込ませることで、短時間での復旧が可能です。中古工作機械を購入する際は、前の使用者がバックアップを保管していないか、業者を通じて確認してみる価値があります。
同型機からのデータ移植の可否
まったく同じ機種・同じ仕様の機械が別に存在する場合、そのパラメータを参考にする、あるいは一部移植するという方法が取られることもあります。ただし、機械ごとに調整されている項目(ピッチ誤差補正など)はそのまま流用できないため、専門知識を持つ技術者の判断が必要です。自己判断で安易に他機種のデータを書き込んでしまうと、かえって機械を誤作動させる危険もあるため、必ず専門家に相談しながら進めることをおすすめします。
最悪の場合:再度ゼロから設定
バックアップが一切なく、メーカーのサポートも受けられない場合は、残された仕様書や実機の動作確認をもとに、パラメータをひとつひとつ手作業で再設定していくことになります。これは相応の技術力と時間を要する作業であり、機種によっては大きなコストがかかることも覚悟する必要があります。
復旧にかかる期間も、消失の範囲によって大きく変わります。デフォルトパラメータをベースにした簡易的な復旧であれば数日程度で済むこともありますが、PLCラダーの再構築や、個別の補正データをひとつひとつ測定し直すような場合は、数週間単位の時間を要することもあります。購入前の段階で、万一のときの対応可能な業者や相談先を把握しておくことが、いざというときの安心材料になります。
中古工作機械を選ぶ際の確認ポイント
中古のNC工作機械を検討する際は、現地見学の時点でNC装置の画面を実際に表示してもらい、アラームが出ていないか、パラメータ画面やプログラム一覧が正常に表示されるかを確認しましょう。あわせて、バックアップデータが外部媒体に保存されているかどうかも、売主や仲介業者に確認しておくことをおすすめします。
とくに、以前の記事で触れたような、廃業に伴い長期間電源を入れていなかった機械を検討する場合は、バッテリー切れによるデータ消失のリスクが高まります。現地での試運転の際に、電源投入直後のアラーム表示をよく確認し、気になる表示があれば、その場で業者に意味を確認することが大切です。
また、可能であれば加工プログラムの一覧を画面上で表示してもらい、実際に過去の加工データが残っているかどうかも確認しておくとよいでしょう。プログラムが何も残っていない、あるいは極端に少ない場合、過去にデータが失われた経験がある機械である可能性も考えられます。購入前に、前の使用者がどのような頻度でバックアップを取っていたかを、分かる範囲で聞いておくことも有効です。
よくある質問
Q. バックアップ電池はどれくらいの頻度で交換すべきですか?
機種やメーカーによって異なりますが、数年に一度の交換が目安とされていることが多いです。NC装置にバッテリーアラームが表示された場合は、放置せずできるだけ早く交換することをおすすめします。
Q. パラメータが消えた場合、修理費用はどれくらいかかりますか?
消失の範囲や、バックアップデータの有無、メーカーのサポート状況によって大きく異なります。デフォルトパラメータをベースに再設定できる場合は比較的短時間・低コストで済むこともありますが、個別調整項目が多い機械では、相応の技術料がかかることもあります。
Q. 中古機を購入する際、バックアップの有無はどう確認すればよいですか?
現地見学の際に、NC装置の画面を表示してもらい、アラームの有無を確認するとともに、売主や仲介業者に外部バックアップの保管状況を尋ねるのが基本です。保管されていない場合は、購入後できるだけ早いタイミングでバックアップを取得しておくと安心です。
Q. 自分でパラメータのバックアップを取ることはできますか?
多くの機種では、NC装置の操作画面からメモリーカードやUSBメモリへの書き出しが可能ですが、操作を誤ると逆にデータを壊してしまうリスクもあります。不安がある場合は、メーカーや専門業者に依頼することをおすすめします。
Q. PLCラダーも自分でバックアップできますか?
機種によっては、通常のパラメータと同様に外部媒体へ書き出すことが可能です。ただし、PLCラダーは機械の安全制御にも関わる重要なプログラムであるため、バックアップの取得・復元作業は、専門知識を持つ技術者に依頼することをおすすめします。
Q. 古い機種でもバックアップデータを扱うことはできますか?
基本的には可能ですが、使用する媒体や通信方式が現在主流のものと異なることがあります。カセットテープやRS232C通信など、古い規格にしか対応していない機種もあるため、対応状況をメーカーや専門業者に確認しておくと安心です。
まとめ
NC装置のパラメータやバックアップデータは、機械を正しく動作させるための土台となる、目に見えにくいけれども重要な情報です。バックアップ電池の消耗や長期間の電源未投入によって失われてしまうと、復旧に時間とコストがかかることがあり、最悪の場合は機械が実質的に使えなくなってしまうこともあります。
中古工作機械を選ぶ際は、外観や稼働音だけでなく、NC装置の画面表示やバックアップデータの保管状況にも目を向けることで、導入後の思わぬトラブルを避けやすくなります。とくに長期間停止していた機械を検討する場合は、この点を重点的に確認しておくことをおすすめします。パラメータやバックアップデータは、主軸やボールねじのように目で見て状態を判断できるものではありませんが、機械の心臓部ともいえる情報です。価格や外観の良さだけで判断せず、こうした見えない部分にも意識を向けることが、長く安心して使える1台を選ぶことにつながります。
