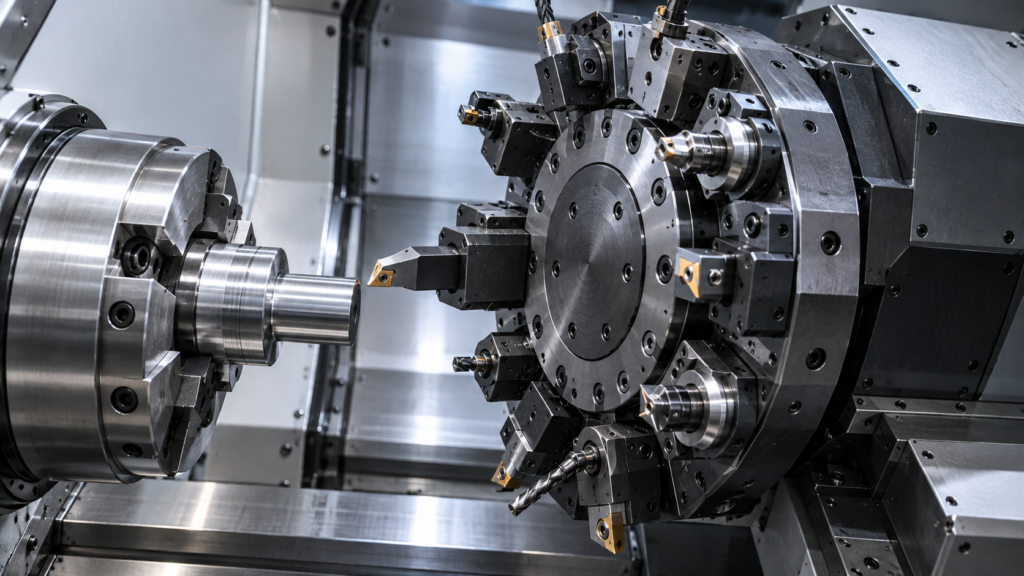

NC旋盤の刃物台(バイトを取り付ける部分)には、あらかじめ複数の工具をセットしておき、必要に応じて自動的に切り替えられる「タレット」と呼ばれる機構が使われています。以前の記事で解説したマシニングセンタのATC(自動工具交換装置)が主軸の工具そのものを交換するのに対し、NC旋盤のタレットは複数の工具を回転式の刃物台に配置し、割り出し動作によって使用する工具を切り替えるという、旋盤特有の仕組みを持っています。この記事では、タレットの役割や構造、種類、劣化のサインから、中古機選定時の確認ポイントまでを解説します。普段は機械の外側からあまり意識されにくい部分ですが、実は加工品質と生産性の両方を大きく左右する重要な機構です。
タレット(刃物台)とは何か
タレットとは、NC旋盤において複数の工具をあらかじめ取り付けておき、NCプログラムの指令に応じて回転(割り出し)することで、使用する工具を自動的に切り替える刃物台のことです。「タレット刃物台」「割出し刃物台」とも呼ばれます。手動旋盤では、加工内容が変わるたびに作業者がバイトを付け替える必要がありましたが、タレットを備えたNC旋盤では、あらかじめ複数の工具をセットしておき、プログラムの中で工具番号を指定するだけで、数秒以内に次の工具へ切り替えられます。
以前の記事で解説した心押台と同様、タレットは旋盤のベッド上に配置される主要ユニットのひとつです。主軸台がワークを回転させ、心押台がもう一方の端を支えるのに対し、タレットは工具を保持しながら、指令された位置へ移動し、切削加工を行うという役割を担っています。
タレットの役割
タレットの役割は、大きく2つに整理できます。1つ目は、複数の工具を保持し、加工工程に応じて自動的に工具を切り替えることです。外径加工用のバイト、内径加工用のボーリングバー、ねじ切り用のバイト、突切り用のバイトなど、一連の加工に必要な工具をあらかじめタレットにセットしておくことで、段取り替えの手間を大幅に減らせます。
2つ目は、ボールねじやリニアガイドによって伝えられた送り軸の動きを利用し、指令された位置へ正確に工具を移動させることです。タレット自体は工具を保持する箱のような存在ですが、送り軸と連動することで、旋削・穴あけ・ねじ切りといった多様な加工を1台の機械で連続して行うことが可能になります。
タレットの構造
タレット本体(割り出し機構)
タレット本体は、複数の工具取付面(ステーション)を持つ円盤状、あるいは多角柱状の部品です。指令された工具番号に応じて、この本体が回転し、目的の工具を加工位置へ割り出します。ステーション数は機種によって異なり、6・8・10・12など、比較的コンパクトな旋盤から大型旋盤まで幅広いバリエーションがあります。
クランプ機構
割り出しが完了した後、タレット本体を強固に固定するのがクランプ機構です。加工中にタレットの位置がわずかでもずれてしまうと、加工精度に直接影響するため、油圧や電動モーターを用いて強い力で本体を固定します。多くの機種では、位置決め精度を高めるために「カービックカップリング」と呼ばれる、歯車状の噛み合わせ構造が使われています。円周上に刻まれた細かい歯同士が噛み合うことで、機械的に高精度な位置決めと高い剛性を両立させています。
工具ホルダー(バイトホルダー)
タレットの各ステーションには、工具ホルダーを介してバイトやボーリングバーが取り付けられます。ホルダーの取り付け規格には、「VDI規格」や「BMT規格」といった複数の方式があり、規格が異なるとホルダーの互換性がありません。中古のNC旋盤を導入する際は、既存の工具ホルダーがそのまま使えるかどうか、タレットの取り付け規格を確認しておくことが重要です。
VDI規格は、ホルダーの取り付け部が円錐形をしており、番手(VDI30・VDI40など)によってサイズが分かれています。比較的小型の旋盤に多く採用されている方式です。一方のBMT規格は、フランジ状の取り付け面をボルトで固定する方式で、剛性の高さから重切削用途の機種に採用される傾向があります。同じメーカーの機種であっても、モデルによって採用する規格が異なることがあるため、保有している工具ホルダーとの適合を必ず確認しましょう。
タレットの種類
くし形刃物台(ギャングタイプ)
比較的小型のNC旋盤や、古い世代の機種に見られる方式で、複数の工具を一列に並べて固定し、タレットのような回転動作をせず、送り軸の移動だけで使用する工具を切り替える方式です。構造がシンプルで低コストな反面、搭載できる工具本数には限りがあります。可動部が少ない分、剛性や耐久性の面で有利とされることもあり、量産部品を専門に加工する現場では、現在でもあえてくし形刃物台を採用したシンプルな専用機が使われることがあります。
タレット型(円盤・多角柱型)
現在のNC旋盤で主流となっている方式で、円盤状または多角柱状の本体を回転させて工具を割り出します。ステーション数が多く、外径・内径・ねじ切りなど多様な工具を1台に集約できるため、複雑な形状の部品も段取り替えなしで加工できます。
動力工具(ドリブンツール)付きタレット
近年のNC旋盤では、タレットの一部のステーションに、工具自体を回転させるモーターを内蔵した「動力工具(ドリブンツール、ライブツーリングとも呼ばれます)」を搭載した機種も増えています。これにより、旋削加工だけでなく、ワーク側面への穴あけやフライス加工といった、従来はマシニングセンタでなければできなかった加工も、同じ機械の中で行えるようになります。複合加工機と呼ばれる機種の多くが、この動力工具付きタレットを備えています。
動力工具付きタレットには、Y軸(主軸中心からずれた位置への送り)を備えた機種もあり、円柱形状のワークに対して、側面の任意の位置に溝入れやフライス加工を施すことも可能です。工程集約による段取り時間の短縮効果が大きい一方、通常のタレットに比べて機構が複雑になるため、購入時にはその分価格も高くなる傾向があります。自社の加工内容に照らして、動力工具が本当に必要かどうかを見極めることが、無駄のない設備投資につながります。
背面タレット(2主軸対向機)
2つの主軸を向かい合わせに配置した「対向2主軸旋盤」と呼ばれる機種では、正面のタレットに加えて、機械の背面側にもう1つのタレットを備えているものがあります。これは「背面タレット」と呼ばれ、一方の主軸で正面加工を行っている間に、もう一方の主軸へワークを受け渡し、背面加工(裏面の穴あけやねじ切りなど)を同時に進めることができます。これにより、ワークの掴み直しをすることなく、部品の表裏を1台の機械で完結して加工できるため、生産性の向上につながります。中古機を選ぶ際、背面タレットの有無は機種の生産能力を大きく左右するポイントのひとつです。
タレットと生産性の関係
タレットの性能は、単に工具を切り替えられるかどうかだけでなく、実際の生産性にも直結します。ステーション数が多く、動力工具まで搭載したタレットであれば、旋削・穴あけ・フライス加工までを1回の段取りで済ませられるため、部品を機械から取り外して別の機械へ移し替える手間や、そのたびに生じる位置決め誤差を減らせます。とくに多品種少量生産を行う工場では、段取り替えにかかる時間そのものが生産効率を大きく左右するため、タレットの仕様は機種選定における重要な判断材料になります。
一方で、高機能なタレットを備えた機種ほど、購入コストや保守の複雑さも増す傾向があります。自社で扱う部品の種類や生産数量に対して、どこまでの機能が必要かを見極めたうえで、中古機のタレット仕様を確認することが、無駄のない設備投資につながります。たとえば、単純な軸物部品を大量生産する現場であれば、シンプルな1タレット・くし形刃物台の機種で十分な場合もありますし、逆に複雑形状の部品を多品種少量で加工する現場であれば、動力工具付きの多ステーションタレットへの投資が生産性向上に直結することもあります。
タレットの割り出し方式
タレットを回転させる駆動方式にも、いくつかの種類があります。古い機種では油圧モーターによって割り出しを行うものが多く見られましたが、近年ではサーボモーターによって直接タレットを回転・位置決めする方式が主流になりつつあります。サーボモーターを用いる方式は、以前の記事で解説したサーボアンプによる精密な位置制御が可能で、割り出し時間の短縮や、位置決め精度の向上につながっています。中古機を選ぶ際は、割り出し方式によって割り出し速度や保守性が異なる点も、判断材料のひとつになります。
タレットの異常・劣化のサイン
タレットは、旋盤の中でも頻繁に動作する部品のひとつであるため、経年使用によって摩耗や精度低下が生じやすい部位でもあります。代表的な劣化のサインとしては、割り出し動作時の異音や振動、指令した位置からのわずかなずれ、クランプ後にもかかわらず加工中にびびり振動が発生する、といった症状が挙げられます。
とくにカービックカップリングの噛み合わせ面が摩耗したり、切粉や異物が挟まったまま稼働を続けたりすると、割り出し精度が徐々に低下していきます。長期間メンテナンスが行われていない中古機では、こうした摩耗が進行している可能性があるため、注意が必要です。
また、クランプ機構に使われる油圧シリンダーやセンサー類の劣化も、見逃しやすい劣化のサインです。クランプ完了を検知するセンサーの誤作動により、実際には十分に固定されていない状態のまま加工を始めてしまうと、工具の破損やワークの精度不良につながる恐れがあります。稼働中に原因不明のアラームが頻発する場合は、タレット周辺のセンサーや配線の状態も点検してもらうとよいでしょう。
中古工作機械を選ぶ際の確認ポイント
中古のNC旋盤を検討する際は、可能であればタレットを実際に割り出し動作させてもらい、動きの滑らかさや異音の有無を確認しましょう。全ステーションを一通り回転させ、途中で引っかかりがないか、位置決め完了時にガタつきがないかをチェックすることが基本です。
あわせて、工具ホルダーの規格(VDI・BMTなど)や、動力工具の有無、対応可能な最大工具径・工具長といったスペックも、自社で使いたい工具と適合するかどうかを事前に確認しておくと安心です。ステーション数が多いほど段取り替えの手間は減らせますが、機械本体のサイズやコストとのバランスも考慮する必要があります。すでに保有している工具ホルダーを流用したい場合は、購入前にメーカーへ問い合わせ、型式ごとの適合状況を確認しておくとトラブルを避けられます。
チャック・心押台との連携
タレットは単独で機能する部品ではなく、以前の記事で解説したチャックや心押台と連携することで、はじめて一連の旋削加工が成立します。チャックがワークを固定・回転させ、心押台が長尺ワークのたわみを抑える一方で、タレットは指令された工具を送り込み、実際の切削を担います。中古のNC旋盤を評価する際は、タレット単体の状態だけでなく、チャックの把握力や心押台の同軸精度、そして送り軸を構成するボールねじ・リニアガイドの状態まで含めて、機械全体としてのバランスを見ることが大切です。どれか1つの部品が優れていても、他の部位が劣化していれば、期待する加工精度は得られません。
タレットのメンテナンス
タレットの性能を維持するためには、定期的な清掃と給脂が欠かせません。とくにカービックカップリングの噛み合わせ面は、切粉や切削油の汚れが精度低下の原因になりやすいため、定期的な清掃が推奨されています。工具ホルダーの取り付け部についても、切粉が挟まったまま工具交換を繰り返すと、取り付け精度が徐々に悪化していくため、日常点検の中で汚れの有無を確認しておくとよいでしょう。また、クランプ機構に油圧が使われている機種では、作動油の劣化や配管の油漏れがないかも、あわせて確認しておくとよいでしょう。
長期間停止していた中古機を導入する場合は、以前の記事で解説した試運転・慣らし運転の際に、低速でのタレット割り出しから始め、異常がないことを確認しながら通常の稼働速度に戻していくことをおすすめします。停止期間が長い機種では、クランプ用の油圧配管内にエア(気泡)が混入していることがあり、これが割り出し動作の遅れやクランプ不良の原因になる場合もあるため、必要に応じてエア抜き作業を行うことも検討しましょう。
よくある質問
Q. タレットとATCは同じものですか?
いいえ、異なります。ATCはマシニングセンタなどで主軸に取り付ける工具そのものを交換する装置であるのに対し、タレットはNC旋盤で複数の工具を保持した刃物台自体を回転させ、使用する工具を切り替える機構です。目的は似ていますが、仕組みは異なります。複合加工機の中には、タレットとATCの両方を備えた機種も存在します。
Q. タレットのステーション数は多いほど良いのですか?
一概には言えません。ステーション数が多いほど多様な工具を搭載でき段取り替えの手間が減りますが、その分タレット自体が大型・高価になる傾向があります。自社で扱う部品の種類や工程数に見合ったステーション数を選ぶことが大切です。
Q. 中古機のタレットの状態は、購入前にどう確認すればよいですか?
現地見学の際に、全ステーションを実際に割り出し動作させてもらい、異音やガタ、位置決めのずれがないかを確認するのが基本です。あわせて、工具ホルダーの規格や動力工具の有無も、自社の用途に合っているか確認しておくと安心です。可能であれば試し加工を行い、複数の工具を切り替えながら連続加工させてみることで、実際の生産ラインに近い形での動作確認ができます。
Q. 動力工具(ドリブンツール)付きのタレットは、通常のタレットと保守方法が異なりますか?
動力工具にはモーターや伝達機構が内蔵されているため、通常のタレットに比べて構造が複雑です。駆動系のオーバーホールやモーターの点検など、通常のタレットにはない保守項目が発生することがあるため、稼働時間や整備履歴をより注意深く確認することをおすすめします。
Q. 背面タレットが付いている機種は、価格も高くなりますか?
一般的に、背面タレットや対向2主軸といった機能を備えた機種は、生産性が高い分、シンプルな1タレット機種に比べて価格も高くなる傾向があります。中古機であっても、こうした高機能機は相応の需要があるため、必ずしも割安に入手できるとは限りません。自社の生産内容に見合った機能かどうかを見極めることが重要です。
まとめ
タレット(刃物台)は、複数の工具を保持しながら自動的に割り出し・切り替えを行う、NC旋盤に欠かせない機構です。カービックカップリングによる高精度な位置決めと、クランプ機構による強固な固定によって、旋削・穴あけ・ねじ切りといった多様な加工を1台の機械で連続して行うことを可能にしています。
中古のNC旋盤を選ぶ際は、タレットの割り出し動作の滑らかさや位置決め精度に加え、工具ホルダーの規格や動力工具の有無といった仕様面も確認することで、実際の生産現場で無理なく使えるかどうかを判断しやすくなります。主軸や心押台と同様、タレットも旋盤の性能を左右する重要な部品のひとつとして、しっかり見極めることが大切です。見た目の綺麗さだけで判断せず、実際に動かしてもらいながら確認する姿勢が、導入後のトラブルを防ぐ近道になります。
機械販売センターでは、タレットを含めたNC旋盤の状態について、可能な範囲で情報提供やご相談に対応しております。仕様書だけでは分かりにくい実機の状態についても、可能な範囲でお伝えできるよう努めておりますので、中古工作機械の購入をご検討の際は、お気軽にお問い合わせください。
