旋盤という機械の主役といえば、ワークを回転させる「主軸」やチャックに目が行きがちですが、長尺のワークや細く撓みやすいワークを加工する際に欠かせないのが「心押台(しんおしだい)」です。心押台は、ワークのもう一方の端を支えることで、加工中のブレやたわみを防ぎ、安定した精度を実現する重要な部品です。中古工作機械を選ぶ際も、主軸やチャックの状態には注目が集まる一方で、心押台の状態は見落とされがちです。この記事では、心押台の役割や構造、センターの種類、中古機選定時の確認ポイントまでを解説します。
心押台とは何か

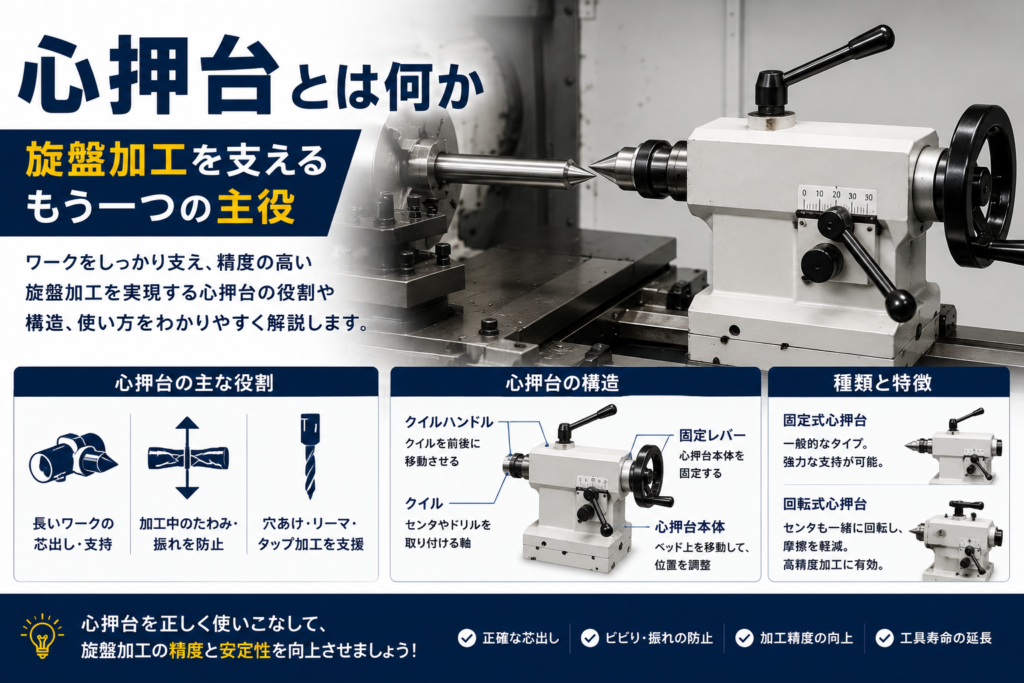

心押台とは、旋盤のベッド上を主軸と対向する位置に設置され、ワークの端部を支持する装置です。「テールストック」とも呼ばれます。主軸側のチャックがワークの一端を掴んで回転させるのに対し、心押台はもう一方の端を「センター」と呼ばれる部品で支え、ワーク全体の振れやたわみを抑える役割を担います。旋盤のベッド上には、主軸台(主軸を収めた本体)、刃物台(工具を取り付けて移動する部分)、そして心押台という3つの主要なユニットが並んでおり、これらが連携することで、旋盤という機械全体の加工能力が成り立っています。
特に、長さが直径に対して大きい、いわゆる「細長いワーク」を加工する場合、片側のチャックだけで支持すると、切削抵抗によってワークがしなり、精度不良や、最悪の場合はワークの跳ね上がりといった危険につながります。心押台を使ってワークの両端を支持することで、こうしたリスクを大幅に減らすことができます。
身近な例で例えるなら、長い棒を片手だけで水平に持とうとすると、手元から遠い先端ほど大きくたわんでしまいますが、両手で両端を持てば安定するのと同じ考え方です。旋盤加工における心押台は、まさにこの「もう一方の手」の役割を果たしていると考えると、イメージしやすいかもしれません。
心押台の役割
心押台の役割は、大きく2つに整理できます。1つ目は、ワークの端部を支持し、加工中の振れやたわみを抑えることで、加工精度を安定させることです。2つ目は、心押台に取り付けたドリルやリーマ、タップなどの工具を使って、ワーク端面への穴あけ・穴の仕上げ・ねじ立てを行うことです。多くの心押台は、センターだけでなく、ドリルチャックなどを取り付けられる構造になっており、旋盤作業の中で幅広い用途に使われています。適切に使いこなすことで、加工精度の向上だけでなく、工具への負担を減らし、工具寿命を延ばすことにもつながります。
心押台を構成する要素
クイル(心押軸)
心押台本体の中を前後に移動する軸のことで、「心押軸」や「スリーブ」とも呼ばれます。「クイルハンドル」と呼ばれるハンドルを回すことで、クイルがワークに向かって送り出され、センターや工具をワークに接触させます。クイルの送り量には目盛りが刻まれていることが多く、穴あけ加工時の深さ管理などにも使われます。
センター
クイル(心押軸)の先端に取り付けられ、ワークの端面にある窪み(センター穴)に差し込んで支持する部品です。センターの種類によって、支持の方式や適した加工条件が異なります(詳しくは後述します)。
クランプ機構
心押台本体をベッド上の任意の位置に固定するための機構です。加工するワークの長さに合わせて心押台の位置を調整し、レバーやボルトで固定します。固定が甘いと、加工中に心押台がずれ、精度不良や事故の原因になるため、しっかりと締め付けることが重要です。機種によっては、レバー1本で素早く固定・解除できるクランプ機構が採用されており、頻繁にワークの長さが変わる現場での作業効率にも配慮されています。
センターの種類
回転センター(ライブセンター)
センター内部にベアリングが内蔵されており、ワークと一緒にセンター自体も回転する方式です。ワークとセンターの間に摩擦による発熱が起きにくいため、高速回転での加工に適しています。現在の旋盤加工では、この回転センターが広く使われています。
静止センター(デッドセンター)
センター自体は回転せず、ワークだけがセンターの上を滑るように回転する方式です。構造がシンプルで精度を出しやすい一方、摩擦による発熱が大きいため、低速回転での加工や、潤滑油の使用が前提となります。高精度な芯出しが求められる特殊な用途で使われることがあります。
なお、市場では「回転式心押台」「固定式心押台」という製品カテゴリで案内されることもあります。これは、心押台自体にセンターの回転機構が組み込まれているかどうかを表す呼び方で、回転式心押台は前述の回転センターに相当し、摩擦を抑えて高精度加工に適しています。一方の固定式心押台は、シンプルな構造で強力な支持力を発揮できる点が特徴で、静止センターと組み合わせて使われることが一般的です。
心押台のサイズと押し付け力
心押台には、機械のベッドサイズに応じたさまざまな大きさがあり、対応できるセンターのテーパー規格(モールステーパーなど)や、クイルの押し付け力(スラスト力)にも違いがあります。大型の旋盤では、より大きく重いワークを支持する必要があるため、心押台自体の剛性やクランプ力も高く設計されています。逆に、小型の精密旋盤では、繊細なワークを傷つけないよう、必要以上に強い力をかけずに支持できることが求められます。機械のカタログや仕様書には、心押台が対応するセンターのテーパー規格や、クイルのストローク量が記載されていることが多いため、扱いたいワークの形状と照らし合わせて確認しておくとよいでしょう。
心押台の移動・固定方式
心押台は、加工するワークの長さに応じて、ベッド上の適切な位置まで手動またはハンドルを使って移動させ、クランプで固定して使用します。近年のNC旋盤では、心押台の移動や送り込みを自動制御できるものもあり、量産加工の効率化に貢献しています。汎用旋盤の場合は、オペレーターが手動でハンドルを操作し、都度心押台の位置や送り量を調整するのが一般的です。
心押台を使った加工の代表例
心押台が活躍する代表的な加工には、両センター支持による外径加工があります。ワークの両端にセンター穴をあけ、主軸側と心押台側の両方のセンターで支持しながら旋削することで、長尺ワークでも高い真円度・円筒度を保った加工が可能になります。また、心押台にドリルチャックを取り付け、ワーク端面への穴あけ・リーマ加工・タップ加工を行うことも、旋盤作業では頻繁に行われます。ドリルで開けた穴の内径をリーマで整えることで、より精度の高い穴を仕上げることができます。
NC旋盤における心押台の役割
NC旋盤においても、心押台の基本的な役割は汎用旋盤と変わりません。ただし、量産加工を前提とするNC旋盤では、心押台の移動やクイルの送り込みをNCプログラムで自動制御できる機種が多く、加工サイクルの中に心押台の動作を組み込むことで、オペレーターの手作業を減らし、生産性を高めています。自動化された心押台は、油圧やエア圧を利用してクイルを送り出す方式が採用されることもあり、押し付け力を細かく調整できるものもあります。長尺シャフトのような部品を量産する現場では、この心押台の自動化が生産効率を大きく左右する要素の一つになっています。
心押台の芯出し(アライメント)の重要性
心押台のセンターと、主軸側のセンター(またはチャックの中心)がずれていると、加工したワークにテーパー(先細り)が生じてしまいます。これを防ぐため、心押台には左右方向の位置を微調整できる機構が備わっていることが一般的です。長期間使用された旋盤では、この芯出し調整がずれたまま放置されているケースもあり、気づかないうちに加工物の精度不良の原因になっていることがあります。定期的な芯出し確認は、旋盤全体の精度を維持するうえで欠かせないメンテナンス項目の一つです。
心押台と振れ止め(ステディレスト)の違い
長尺ワークの加工を安定させる装置として、心押台とあわせてよく登場するのが「振れ止め(ステディレスト)」です。心押台がワークの端面を支持するのに対し、振れ止めはワークの外周を複数の爪やローラーで支え、中間部分のたわみやビビリ(振動)を抑える役割を持ちます。特に、直径に対して非常に長いワークを加工する場合、心押台だけでは中央部分のたわみを抑えきれないことがあり、振れ止めを併用することで、より安定した加工が可能になります。心押台と振れ止めは、役割が異なる別の装置であるという点を押さえておくと、機械の仕様を正しく理解しやすくなります。
振れ止めには、旋盤のベッドに固定して使う「固定振れ止め」と、刃物台(サドル)に取り付けられ、工具と一緒に移動しながらワークを支える「移動振れ止め」の2種類があります。固定振れ止めはワークの決まった位置を支えるのに対し、移動振れ止めは加工点のすぐ近くを常に支え続けるため、より効果的にビビリを抑えられるという特徴があります。長尺ワークを扱う機会が多い工場では、心押台とあわせて振れ止めの有無や種類も、機械選定の際にチェックしておきたいポイントです。
心押台のメンテナンス
心押台は、ベッド上を頻繁にスライドさせる部品であるため、摺動面の清掃と給油が欠かせません。切削粉や切削油が摺動面に付着したまま放置されると、動きが渋くなったり、摺動面を傷つけたりする原因になります。多くの旋盤では、心押台の摺動面に注油するための給油口が設けられており、定期的な注油によって滑らかな動きと精度を維持することができます。
特に、切削粉が細かい鋳鉄や、切りくずが飛び散りやすい材料を加工する現場では、心押台まわりに切削粉が堆積しやすいため、こまめな清掃が重要です。摺動面に切削粉を巻き込んだまま心押台をスライドさせると、表面に傷が入り、次第に動きが渋くなったり、位置決め精度が低下したりする原因になります。作業終了後にエアブローやウエスで清掃する習慣をつけておくだけでも、心押台の寿命を大きく延ばすことができます。
また、クイル(心押軸)の送り機構にも、ねじやギアといった機構部品が使われているため、こちらも定期的な給油が推奨されます。長期間メンテナンスが行われていない中古旋盤では、心押台の動きが渋くなっていることがあるため、注油によって改善するのか、内部部品の摩耗によるものなのかを見極める必要があります。
中古工作機械を選ぶ際に確認したいポイント
中古の旋盤を検討する際は、心押台をベッド上でスライドさせてみて、動きがスムーズかどうか、引っかかりや異音がないかを確認しましょう。ハンドル操作によるクイル(心押軸)の送り出しも、実際に動かしてなめらかに動作するか確認することをおすすめします。
また、センターの摩耗状態や、心押台本体とベッドの接触面(摺動面)に大きな傷や打痕がないかもチェックポイントです。摺動面が摩耗していると、心押台の固定精度が低下し、芯出しがずれる原因になります。可能であれば、実際にワークを両センターで支持して試し加工を行い、テーパーが出ていないかを確認すると、より確実です。
回転センターを使用している機種であれば、センター内部のベアリングにガタつきがないかも確認しておきたいポイントです。センターを指でつまんで軽く揺すってみて、明らかなガタが感じられる場合は、内部のベアリングが摩耗している可能性があります。ベアリングが劣化したまま使用を続けると、加工中の振動や、ワークの精度不良につながることがあるため、必要に応じてセンターの交換を検討しましょう。センター自体は比較的安価で交換しやすい消耗部品であるため、心押台本体の状態が良好であれば、センターの交換だけで機械の性能を回復できるケースも少なくありません。
心押台使用時の安全上の注意点
心押台は、固定が不十分なまま加工を行うと、加工中の切削抵抗によって位置がずれ、ワークの跳ね上がりや、工具の破損につながる危険があります。ワークをセットする際は、心押台のクランプがしっかり締め付けられているか、センターの押し付け具合が適切かを必ず確認しましょう。特に長尺ワークを扱う際は、ワークが自重でたわんでいないか、加工前に目視でも確認することが大切です。
また、センターの押し付け力が強すぎても弱すぎても、トラブルの原因になります。押し付けが弱いとワークがぐらつき、加工中に外れる危険がありますが、逆に押し付けが強すぎると、加工中の温度上昇でワークが膨張した際に、センターとワークの間に過大な力がかかり、破損や事故につながることがあります。適切な押し付け具合を体感的に覚えることも、旋盤作業における重要な技能の一つです。回転数を上げる前には、必ずクイルの固定レバーがしっかりロックされているかも忘れずに確認しましょう。
よくある質問
Q. 心押台はすべての旋盤に付いていますか?
汎用旋盤やNC旋盤の多くには心押台が標準装備されていますが、短尺のチャック加工を主とする一部のNC旋盤では、心押台が省略されている、あるいはオプション扱いになっていることもあります。
Q. 回転センターと静止センター、どちらを選べば良いですか?
現在の一般的な加工では、発熱が少なく高速回転に対応できる回転センターが広く使われています。低速・高精度の特殊用途でない限り、回転センターを選んでおけば問題ないケースがほとんどです。
Q. 心押台のセンターがずれているかどうかは、どう確認すればいいですか?
試しに長尺のワークを両センターで支持して外径加工を行い、両端と中央の直径を測定して、テーパーが出ていないかを確認する方法が一般的です。ずれが確認された場合は、心押台の横方向の調整機構で芯出しを行います。
Q. 中古の旋盤で、心押台だけが摩耗している場合はどうすればいいですか?
センターやスリーブ部分は消耗品的な位置づけのため、比較的交換しやすい部品です。一方、心押台本体とベッドの摺動面が摩耗している場合は、修理に手間と費用がかかることがあるため、購入前に業者へ相談することをおすすめします。
Q. NC旋盤の心押台は、プログラムで自動制御できますか?
機種によります。心押台の移動や送り込みをNCプログラムで自動制御できる機種もあれば、手動操作のみに対応した機種もあります。量産加工を検討している場合は、この自動化対応の有無も選定基準の一つになります。
Q. 心押台とチャックのどちらが精度に大きく影響しますか?
どちらも重要ですが、役割が異なります。チャックはワークを回転させる基準そのものを作る部品であるのに対し、心押台は長尺ワークのたわみを抑え、全体の精度を安定させる補助的な役割を担います。短尺のワークであれば心押台を使わないこともありますが、長尺ワークではチャックだけでは精度を保てないため、心押台の状態が加工品質を大きく左右します。
Q. 心押台を使わずに長尺ワークを加工することはできますか?
物理的には可能ですが、片持ち支持となるため、切削抵抗によるたわみや振動が発生しやすく、加工精度や仕上げ面の品質が低下しやすくなります。特に、ワークの長さが直径の数倍を超えるような場合は、心押台や振れ止めを併用することが強く推奨されます。
まとめ
心押台は、旋盤加工においてチャックと並ぶ重要な部品でありながら、その存在や状態が見落とされがちな部品でもあります。長尺ワークの加工精度は、心押台のセンターの状態や芯出しの精度に大きく左右されます。中古工作機械を選ぶ際は、主軸やチャックだけでなく、心押台のスライド動作や芯出し精度についても、しっかりと確認しておくことをおすすめします。
正確な芯出し、ビビリ・振れの防止、加工精度の向上、そして工具寿命の延長。これらはすべて、心押台を正しく理解し、適切にメンテナンスすることで得られる効果です。主役であるチャックや主軸の陰に隠れがちな存在ではありますが、心押台の状態にも目を向けることが、長期的に安定した旋盤加工を実現する近道といえるでしょう。
