NC工作機械の送り軸や主軸を動かす「サーボモーター」については、以前の記事でその仕組みを解説しました。しかし、サーボモーター単体では指令通りに動くことはできません。実際にモーターへ電力を送り、精密な制御を行っているのが「サーボアンプ(サーボドライブ)」です。中古工作機械の状態を語るとき、主軸やボールねじには注目が集まりやすい一方で、サーボアンプのような制御系の部品は見落とされがちです。この記事では、サーボアンプの役割や仕組み、サーボモーターとの関係、劣化のサインから、中古機選定時の確認ポイントまでを解説します。
サーボアンプとは何か

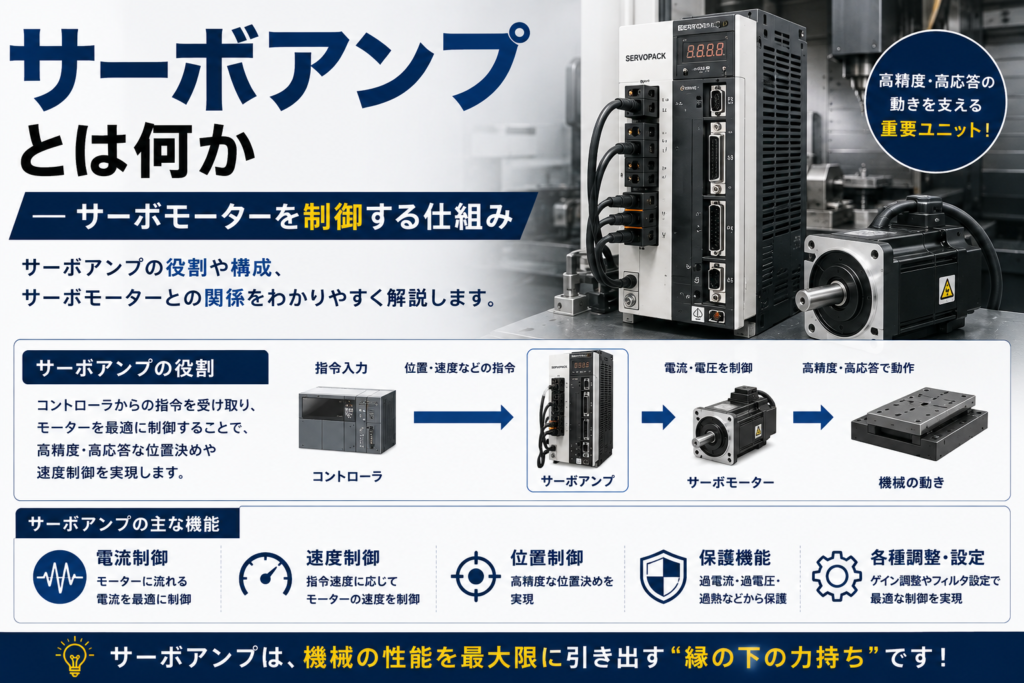

サーボアンプとは、NC装置(数値制御装置)からの指令を受け取り、それに応じた電力をサーボモーターへ供給する制御機器です。「サーボドライブ」「サーボコントローラー」と呼ばれることもあります。NC装置が「ここまで動け」という指令(位置・速度の情報)を出すのに対し、その指令を実際にモーターが動くための電気信号に変換し、なおかつモーターからのフィードバック情報を受け取って微調整を行うのが、サーボアンプの役目です。
いわば、NC装置が「頭脳」、サーボモーターが「筋肉」だとすれば、サーボアンプは頭脳からの指令を筋肉に伝え、実際の動きを絶えず調整する「神経系」のような存在といえます。一般的な家電製品のモーターであれば、電源を入れれば一定の速度で回り続けるだけで十分ですが、工作機械の送り軸はミリ秒単位で速度や位置を細かく変化させ続ける必要があります。この高度な制御を陰で支えているのが、サーボアンプです。
サーボアンプの役割
サーボアンプの役割は、大きく3つに整理できます。1つ目は、NC装置からの指令(位置・速度・トルクの目標値)を受け取ること。2つ目は、その指令を実現するために必要な電力を計算し、モーターへ供給すること。3つ目は、モーターに取り付けられたエンコーダからのフィードバック信号を受け取り、指令値と実際の値のズレを検出して、出力を補正し続けることです。
この3つの役割を高速かつ精密に繰り返すことで、サーボモーターは指令通りの位置・速度で正確に動作できます。サーボアンプの性能が低い、あるいは劣化していると、このフィードバック補正がうまく機能せず、送り動作の精度や応答性に悪影響が出ます。
サーボアンプの主な機能
サーボアンプが持つ機能は、大きく5つに整理できます。
1つ目は「電流制御」で、モーターに流れる電流を最適に調整します。サーボモーターが発生するトルクは電流にほぼ比例するため、電流制御はトルクを直接コントロールしていることにもなります。2つ目は「速度制御」で、指令速度に応じてモーターの回転速度を制御します。3つ目は「位置制御」で、これらの電流制御・速度制御を内側のループとして使いながら、最終的に高精度な位置決めを実現します。
4つ目は「保護機能」です。過電流・過電圧・過熱といった異常を検出すると、モーターやアンプ本体を守るために出力を停止させます。5つ目は「各種調整・設定」で、機械の特性に合わせてゲイン(応答性の強さ)やフィルタを調整し、振動を抑えながら最適な応答性を引き出す機能です。この調整が適切に行われているかどうかは、実際の動作の滑らかさにも表れます。
サーボアンプを構成する要素
パワー素子(インバータ回路)
サーボアンプの中核となるのが、電力を変換するパワー素子です。工場から供給される交流電源を、モーターの制御に適した形に変換する役割を持ちます。IGBT(絶縁ゲートバイポーラトランジスタ)などの半導体素子が使われることが多く、この部分の劣化は、モーターの出力不足や異常発熱につながることがあります。
制御演算部(CPU・DSP)
NC装置からの指令と、エンコーダからのフィードバック信号を高速に処理し、モーターへの出力を計算する部分です。近年の工作機械では、DSP(デジタル信号処理プロセッサ)などが使われ、1秒間に数千回から数万回という高速なフィードバック演算が行われています。
エンコーダインターフェース
サーボモーターに内蔵・外付けされたエンコーダ(位置検出器)からの信号を受け取る部分です。エンコーダからの信号にノイズが混入したり、配線が劣化したりすると、正確なフィードバックができなくなり、送り動作が不安定になる原因になります。
サーボアンプの制御方式
サーボアンプには、主に「位置制御」「速度制御」「トルク制御」という3つの制御モードがあります。同じサーボアンプでも、接続先や用途によってこれらのモードを切り替えて使用することが一般的です。
位置制御
指令された位置に、正確に到達させるための制御方式です。工作機械の送り軸(X軸・Y軸・Z軸)では、この位置制御が主に使われます。目標位置までの残り距離を常に計算しながら、速度を調整して指令位置にぴたりと到達させます。
速度制御
指令された速度を維持し続けるための制御方式です。主軸の回転制御など、一定の回転数を保つことが求められる場面で使われます。負荷が変動しても、指令された回転数を維持できるよう、出力トルクを自動的に調整します。
トルク制御
指令された力(トルク)を維持するための制御方式です。一定の力で押し付ける、あるいは一定の張力を保つといった加工・搬送用途で使われることがあり、工作機械では主軸の一部の加工モードなどで用いられます。
サーボアンプとインバータの違い
サーボアンプとよく混同されるものに「インバータ」があります。どちらもモーターへの電力を制御する機器ですが、目的と仕組みが異なります。インバータは、主にファンやポンプ、コンベアなど、回転数をおおまかに調整できればよい用途で使われ、フィードバック制御を行わない、あるいは簡易的なフィードバックにとどまることが一般的です。
一方、サーボアンプは、位置や速度を高精度にフィードバック制御することに特化しており、ミクロン単位の位置決めが求められる工作機械の送り軸のような用途に使われます。工作機械の中でも、クーラントポンプや油圧ポンプなどの補助機器にはインバータが、送り軸や主軸にはサーボアンプが使われる、というように、機械内で両方が使い分けられていることも珍しくありません。
サーボアンプの選定基準(モーターとの適合)
サーボアンプを選定・交換する際は、接続するサーボモーターの定格出力や、対応するエンコーダの種類、通信方式などが適合している必要があります。前述の通り、異なるメーカー間での組み合わせは基本的にできないため、修理や部品交換の際は、同一メーカー・同一シリーズの製品を選ぶのが原則です。中古工作機械の場合、生産終了した古いモデルでは、交換部品の入手が難しくなっているケースもあるため、長期的な保守を見据えるのであれば、部品供給の状況もあわせて確認しておくと安心です。
サーボアンプ周りの安全対策
サーボアンプは高電圧・大電流を扱う機器であるため、内部には感電の危険があります。制御盤を開けて点検する際は、必ず電源を落とし、内部のコンデンサに残留した電荷が放電されるのを待ってから作業する必要があります。中古工作機械の点検・見学時に制御盤内部を確認したい場合も、資格を持つ担当者や、機械に詳しい業者に立ち会ってもらうことをおすすめします。
サーボアンプとサーボモーターの関係
サーボアンプとサーボモーターは、基本的にメーカーや型式ごとに組み合わせが決められています。異なるメーカーのサーボアンプとサーボモーターを組み合わせることは、通常は想定されておらず、正常に動作しないか、モーターやアンプを故障させる原因になります。中古工作機械を扱う中で、過去にモーターだけが交換されているケースなどでは、アンプとモーターの型式が正しく対応しているかどうかも、注意すべきポイントの一つです。
サーボアンプの設置環境と放熱
サーボアンプは、動作中に内部のパワー素子が発熱するため、制御盤内の放熱・冷却設計が非常に重要です。制御盤内にファンや換気口が設けられ、盤内温度が一定以上にならないよう管理されているのが一般的です。粉塵の多い環境では、フィルターの目詰まりによって冷却効率が落ち、内部温度が上昇しやすくなります。盤内の埃の堆積状況や、冷却ファンが正常に回転しているかどうかも、サーボアンプの健康状態を推測するうえで参考になるポイントです。
サーボアンプの異常・劣化のサイン
サーボアンプは、内部に電解コンデンサなどの経年劣化しやすい部品を含んでいます。代表的な劣化のサインとしては、NC装置の画面に特定のサーボアラームが頻発する、特定の軸だけ動きがぎこちない、加工中に振動音が大きくなる、といった症状が挙げられます。
電解コンデンサは、熱や経年によって容量が低下しやすい部品で、劣化が進むと出力が不安定になったり、突然の停止や故障につながったりすることがあります。長期間稼働してきた工作機械では、サーボアンプ内部の部品交換やオーバーホールの実施歴も、状態を判断するうえで参考になる情報です。
中古工作機械を選ぶ際の確認ポイント
中古工作機械を検討する際は、可能であれば各軸を実際に動かしてもらい、動作の滑らかさや応答性を確認しましょう。指令に対してワンテンポ遅れる、特定の軸だけ動きがぎこちない、といった症状がある場合、サーボアンプやモーターの劣化が疑われます。
また、NC装置のアラーム履歴を表示してもらい、サーボ関連のアラーム(過電流・過負荷・エンコーダ異常など)が頻発していないかを確認することも有効です。頻発するアラームがある場合は、その原因が解消されているか、業者に確認しておくことをおすすめします。見た目には分からない制御系の状態を知る手がかりとして、稼働時間やメンテナンス履歴とあわせて確認すると安心です。
サーボアンプのメンテナンス
サーボアンプ自体は密閉された筐体に収められているため、日常的に内部を点検することはほとんどありません。一方で、冷却ファンの動作確認や、制御盤内のフィルター清掃、配線・コネクタの緩みや腐食のチェックといった周辺の保守は、サーボアンプを長持ちさせるうえで欠かせません。内部の電解コンデンサには寿命があるため、長期間稼働してきた機械では、メーカーによるオーバーホールや部品交換が行われているかどうかも、状態を判断する材料になります。
よくある質問
Q. サーボアンプが故障した場合、修理は可能ですか?
メーカーや年式によります。現行モデルであればメーカー修理や交換部品の入手が可能なケースが多いですが、生産終了から長期間が経過したモデルでは、部品の入手が難しくなることがあります。購入前に、メーカーのサポート状況を確認しておくと安心です。
Q. サーボアンプとサーボモーターは、別々に交換できますか?
基本的には、同一メーカー・同一シリーズの組み合わせで交換する必要があります。片方だけを別メーカーの製品に交換することは、通常は想定されていません。
Q. 中古機のサーボアンプが正常に動いているか、購入前に確認する方法はありますか?
現地見学の際に、各軸を実際に動かしてもらい、動作の滑らかさやアラーム履歴を確認するのが基本です。詳しくは、現地見学・試運転の確認ポイントを解説した記事もあわせてご覧ください。
Q. サーボアンプのゲイン調整は自分でできますか?
専門的な知識が必要な作業です。ゲイン設定が不適切だと、振動や異音、精度低下の原因になるため、基本的にはメーカーや専門業者に依頼することをおすすめします。
まとめ
サーボアンプは、NC装置からの指令をサーボモーターの動きに変換し、フィードバック制御によって精密な動作を実現する、いわば工作機械の「神経系」にあたる部品です。パワー素子・制御演算部・エンコーダインターフェースがそれぞれの役割を果たすことで、送り軸や主軸の正確な制御が可能になっています。
中古工作機械を選ぶ際は、主軸やボールねじといった目に見える部品だけでなく、各軸の動作の滑らかさやアラーム履歴といった、サーボアンプの状態を推測できる情報にも目を向けることが、失敗しない選定につながります。制御盤の中まで詳しく見ることは難しくても、実際に機械を動かしてもらい、その挙動から状態を推し量るという視点を持っておくだけで、見学の質は大きく変わります。
機械販売センターでは、サーボアンプを含めた機械の状態について、可能な範囲で情報提供やご相談に対応しております。中古工作機械の購入をご検討の際は、お気軽にお問い合わせください。
